Используйте страницу Подход, чтобы контролировать, как инструмент врезается в материал. Опция Наклонно - это 5-осевое расширение основной траектории, которое сохраняет направление оси инструмента при подводе и переходе. Так как перемещение «Наклонно»создается как часть вычисления основной траектории, оно не может редактироваться без пересчета траектории. Это отличается от функциональности других параметров наклонного врезания в PowerMill , например, в диалоговом окне Переходы траектории.
Опции наклонного врезания отображаются на странице Подход стратегии Чистовая обработка одной лопатки.
- Наклонно — Выберите, чтобы можно было изменить опции наклонного врезания.
- Высота — Введите высоту над сегментом траектории, где начинается наклонное врезание. Она измеряется относительно оси инструмента.
- Тип шага наклонного врезания — Выберите Использовать шаг по Z или Использовать угол.
- Если выбрано Использовать шаг по Z, введите значение в поле Шаг по Z.
- Если выбрано Использовать угол, введите значение в поле Угол или нажмите на надпись Угол, чтобы открыть вкладку Инструменты измерения.
- Шаг по Z — Введите расстояние между разными слоями обработки. Эта опция доступна только в случае, если вы выбрали Тип шага наклонного врезания - Использовать шаг по Z.

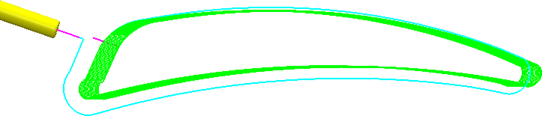

Например, если ввести для Высоты значение 20, а для Шага по Z значение 5:

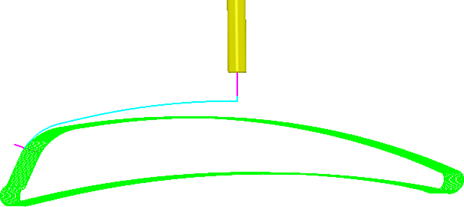

Если ввести для Высоты значение 20, а для Шага по Z значение 20:
- Угол — введите угол, под которым инструмент наклонно врезается в материал, или нажмите на надпись Угол, чтобы открыть вкладку Инструменты измерения. Эта опция доступна только в случае, если вы выбрали Тип шага наклонного врезания - Использовать угол.

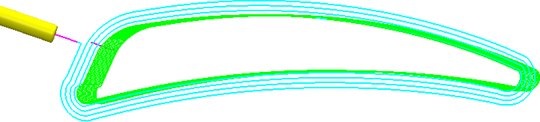

Например, если ввести для Высоты значение 20, а для Угла значение 5:

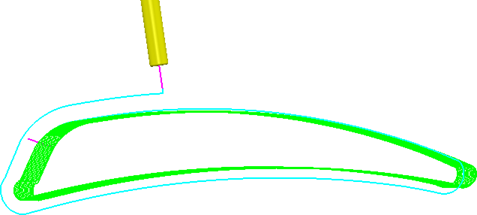

Если ввести для Высоты значение 20, а для Угла значение 1:
