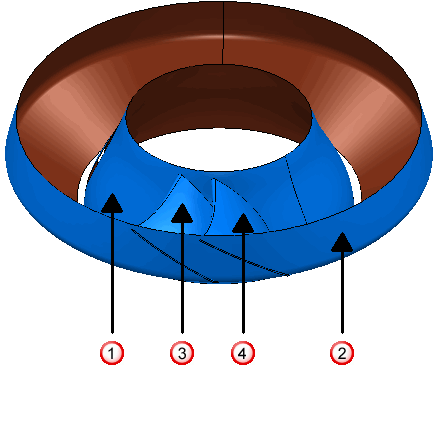

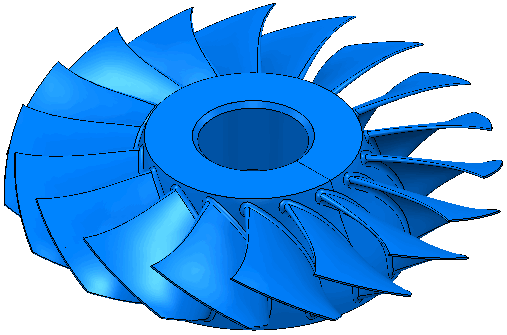

Моноколесо:
которое не содержит коротких лопаток или скруглений, описано следующим образом:
— ступица
— обод
— левая лопатка
— правая лопатка

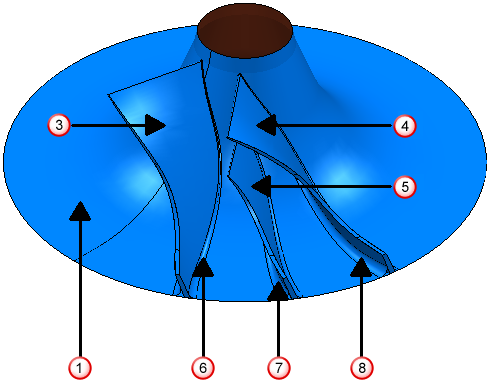

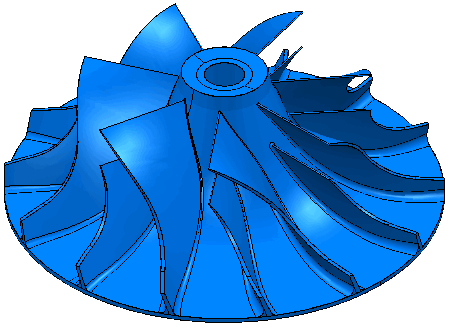

Диагональное моноколесо (импеллер):
описано следующим образом:
— ступица
— левая лопатка
— правая лопатка
— короткая лопатка
— скругление левой лопатки
— скругление короткой лопатки
— скругление правой лопатки
Прим.: Обод не показан, но он необходим.
При создании cлоев и наборов они должны содержать следующие поверхности:
- Слой/набор Hub (Ступица) должен содержать поверхности .
- Слой/набор Shroud (Обод) должен содержать поверхности .
- Слой/набор Fillets (Скругления) должен содержать поверхности , и .
- Слой/набор Left Blade (Левая лопатка) должен содержать поверхности и .
- Слой/набор Right Blade (Правая лопатка) должен содержать поверхности и .
- Слой/набор Splitter Blade (Короткая лопатка) должен содержать поверхности и .
