Графическое редактирование кривой

В этом примере показано, как графически редактировать заготовку.

1. Чтобы отредактировать заготовку графически:
   • дважды щелкните по заготовке.
   • выберите вкладку «Главная» > панель «Установ» > «Заготовка» > «Редактор заготовки».
   • или щелкните правой кнопкой мыши по заготовке, чтобы открыть контекстное меню Заготовка, и выберите Редактор заготовки.

   Это отображает заготовку с маркерами, а также открывает вкладку Редактор заготовки.

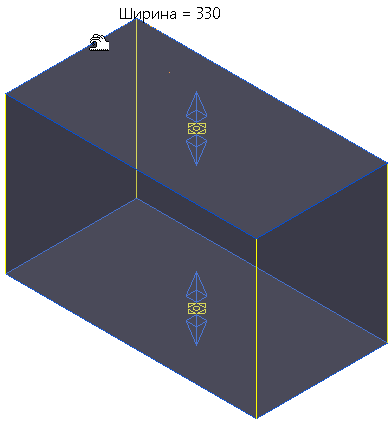

2. Чтобы изменить ширину заготовки, поместите курсор на одну из синих кромок заготовки. Курсор изменится на . Текст рядом с курсором показывает ширину заготовки (здесь 330).

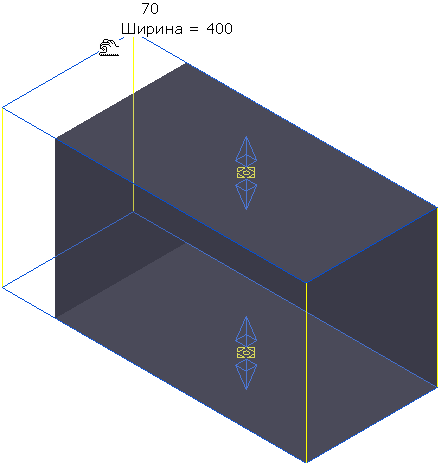

   При перетаскивании мыши ширина изменяется. Текст рядом с курсором показывает текущую ширину (здесь 400) и увеличение ширины (здесь 70). Строка состояния показывает координаты курсора .



3. Выберите вкладку «Редактор заготовки» > панель «История» > «Отмена», чтобы отменить изменение.

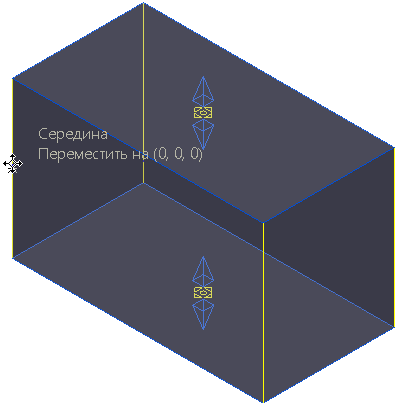

4. Чтобы переместить заготовку, поместите курсор на одну из желтых кромок заготовки. Курсор изменится на . Текст рядом с курсором показывает, где захвачен каркас (здесь середина), и насколько вы переместили заготовку (здесь 0, 0, 0).

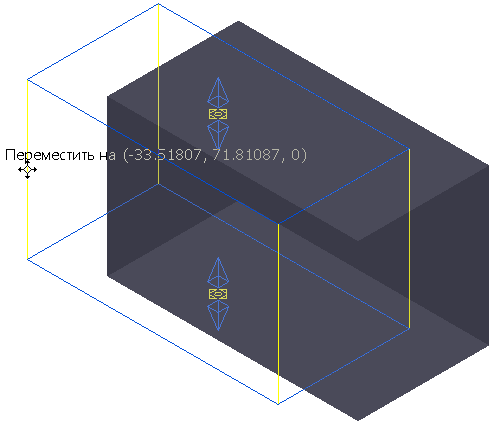

   Перетаскивайте мышь для перемещения заготовки. Текст рядом с курсором показывает, насколько вы переместили заготовку (здесь -33.51807, 71.81087, 0).



   Если включен Разумный курсор, то вы можете настроить положение, привязавшись к соответствующей геометрии. Такая привязка доступна только для перемещения заготовки, но не для изменения её размера.

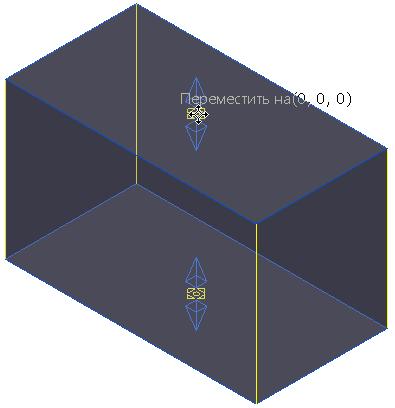

5. Также заготовку можно переместить, поместив курсор на одну из желтых сфер. Курсор изменится на .



   При перетаскивании мыши заготовка перемещается.

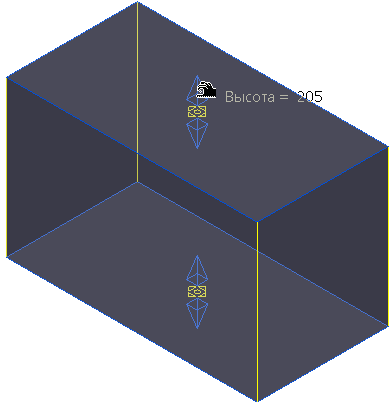

6. Чтобы изменить высоту заготовки, поместите курсор на одну из синих стрелок. Курсор изменится на .

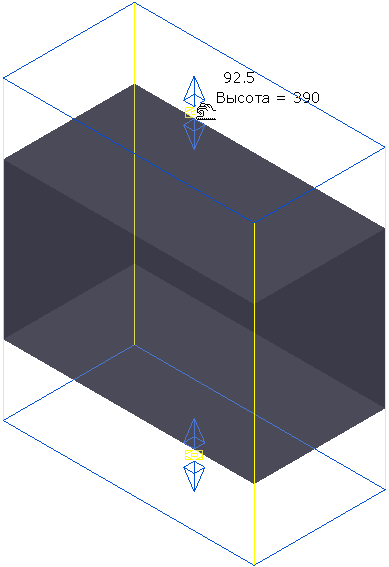

   При перетаскивании мыши изменяется высота заготовки.

7. Если вы удерживаете нажатой клавишу Shift при перетаскивании синей стрелки (или синей кромки), то одновременно перемещается и противоположный торец.

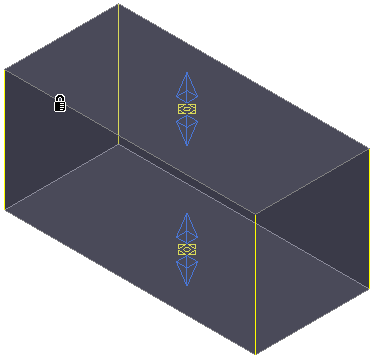

   Если вы пытаетесь изменить размер заготовки, который был заблокирован , то курсор меняется на , а заблокированная кромка становится серой, а не синей.



   Вы не сможете изменять такой размер, пока не разблокируете его в диалоге Заготовка.

8. Когда вы получили корректный размер и положение заготовки, выберите вкладку «Редактор заготовки» > панель «Готово» > «Принять».
