Траектории обработки по потоку и модели с отверстиями

При создании траекторий обработки по потоку обрабатывается область внутри встроенного шаблона. Однако если в модели есть отверстия, эта область может отличаться от ваших ожиданий. В этом примере используется 5axis_with_holes.dgk из папки Examples с заготовкой и 5 мм сферической фрезой.

Чтобы создать траекторию обработки по потоку, на выбранной поверхности:

1. Выберите вкладку «Главная» > панель «Создать траектории» > «Траектории», чтобы открыть диалоговое окно Стратегия обработки.
2. В категории Чистовая выберите По потоку.
3. На странице Чистовая по потоку:
   1. Выберите встроенный шаблон.

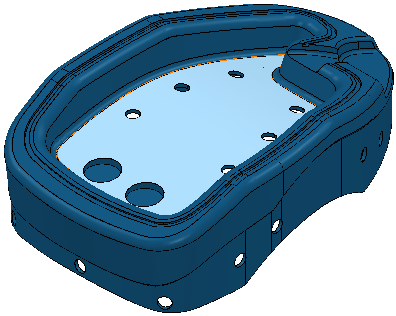

   2. Статус - Корректный, и шаблон изменяет цвет.

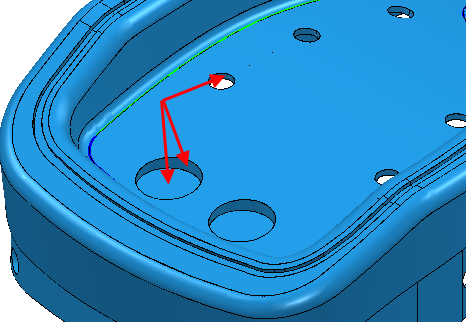

Однако, если сейчас попробовать Вычислить эту траекторию, она не окажется той траекторией, которая нам нужна. PowerMill создает траекторию на всех поверхностях внутри этого шаблона. Поверхности в отверстиях тоже учитываются.

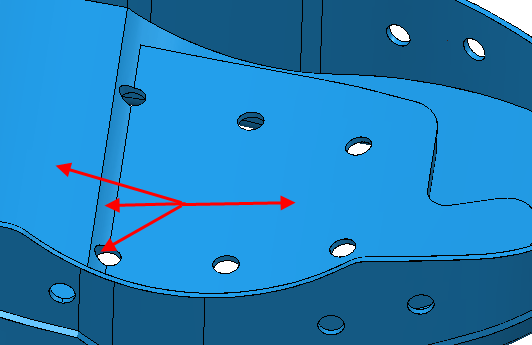

Они учитываются, так как они имеют другие соседние поверхности.

Это повторяется для всей модели.

Чтобы избежать этой проблемы, цилиндрические поверхности должны игнорироваться при обработке.

1. Создайте пакетную траекторию обработки по потоку, задав траектории, и нажмите ОК.
2. Выберите все цилиндрические поверхности.
3. Выберите вкладку «Главная» > панель «Установ» > «Припуск», чтобы открыть диалоговое окно Припуски по умолчанию.
4. Выберите вкладку Поверхности и выберите верхний набор припусков. Затем:
   1. Выберите Режим обработки - Столкновения.
   2. Нажмите Добавить компоненты.
   3. Нажмите Применить.
   4. Нажмите Принять.
5. Выберите вкладку «Вид» > панель «Внешний вид» > «Закраска» > «Режим обработки траектории».

   Компоненты, имеющие Режим обработки - Столкновение, показаны желтым.



6. В контекстном меню отдельной траектории выберите Параметры.

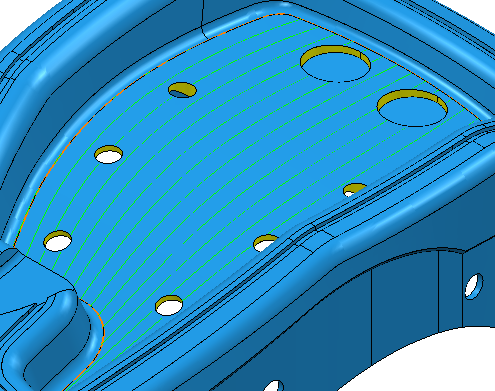

7. Нажмите Вычислить.
