Используйте страницу Выборка канала диалога, чтобы задать опции быстрого удаления материала внутри канала.
Шаблон — Выберите шаблон, который задает расположение и ориентацию обрабатываемого канала. Шаблон выполняет три функции:
- Показывает канал для обработки.
- Контролирует ориентацию слоев. Слои ориентированы перпендикулярно шаблону. Если используются Ограничения ЛСК, они замещают информацию, полученную из шаблона.
- Задает, какой край канала обрабатывается первым.
Безопасный зазор — Введите безопасное расстояние для хвостовика и патрона. Он используется в дополнение к заданным Припускам и добавляется на сторону инструмента, чтобы предотвратить столкновения с гребешками или необработанным материалом. Выборка канала использует серии 3+2-осевых слоев, где это возможно.

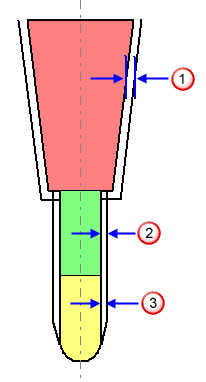

Зазор патрона
Зазор хвостовика
Зазор стержня инструмента
Направление резания — Выберите технологию фрезерования.
Выберите Направление резания из следующих:
- Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Припуск — Введите толщину оставляемого на модели материала в пределах допуска, учитываемую при проверке зарезов.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.

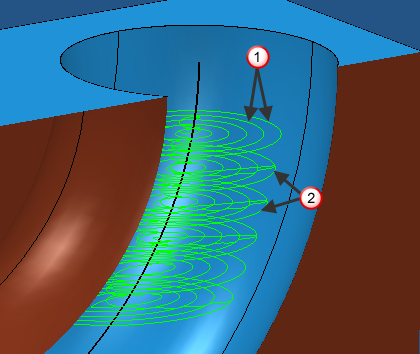

Шаг — введите расстояние между следующими друг за другом проходами обработки по направлению к центру канала. Последовательные смещения в траектории Выборка канала перемещаются от края канала к его центру.
Копировать из Ае инструмента — Нажмите, чтобы загрузить радиальный шаг обработки из режимов резания активного инструмента. Радиальный шаг обработки измеряется перпендикулярно оси инструмента.
.Шаг по Z — введите расстояние между разными слоями обработки. — введите расстояние между разными слоями обработки.
Копировать из Аp инструмента — Нажмите, чтобы загрузить осевой шаг обработки из режимов резания активного инструмента. Осевой шаг обработки измеряется вдоль оси инструмента.
.Просмотр — Показывает шаблон, используемый при создании траектории.
Показать — Выберите, чтобы отобразить шаблон просмотра.
