Панель инструментов Смещение

Используйте панель инструментов Смещение, чтобы переместить выбранные кривые на заданное расстояние в графическом окне.

Чтобы открыть панель инструментов Смещение, выберите вкладку «Редактор кривых» > панель «Правка» > «Трансформация» > «Смещение».

Эта панель инструментов содержит следующее:

• Тип смещения — Выберите тип смещения. Положительное значение смещает кривую наружу, отрицательное - внутрь.
  • 2D круглые — Выберите, чтобы сместить 2D кривую на заданное расстояние. Это создает плавные смещения при смещении наружу, и острые смещения во внутренних углах при смещении внутрь.

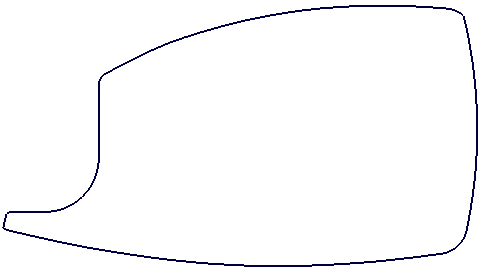

    Если начать с этой кривой:

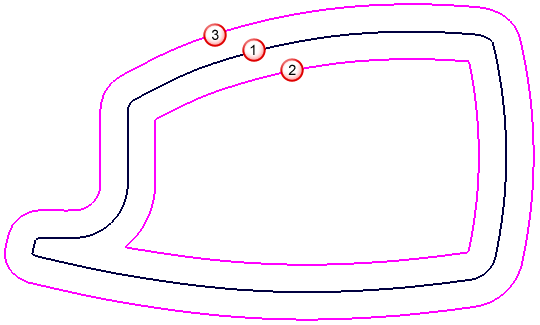

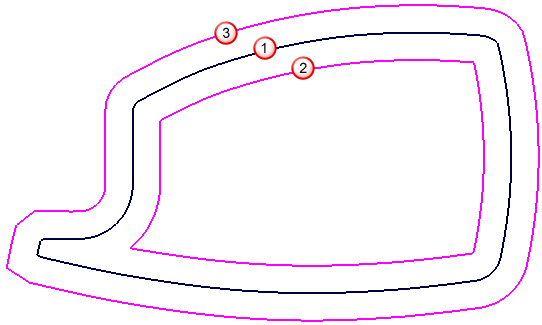

    Выбор 2D-круглых дает:



    Исходная кривая

    Смещенная внутрь кривая

    Смещенная наружу кривая

    Это создает плавные смещения при смещении наружу, и острые смещения во внутренних углах при смещении внутрь.

  • 2D-острые — это похоже на 2D-круглые за исключением того, что кривая смещения имеет острые смещения на внешних углах при смещении наружу, и острые смещения на внутренних углах при смещении внутрь.

    Если начать с этой кривой:



    Выбор параметра 2D-острые дает:



    Исходная кривая

    Смещенная внутрь кривая

    Смещенная наружу кривая

    Эта опция создает острые смещения на внешних углах при смещении наружу, и острые смещения во внутренних углах при смещении внутрь.

  • 3D-круглые — это похоже на 3D-сглаженные за исключением того, что кривая смещения не обязательно должна быть сглаженной. Это создает плавные смещения при смещении наружу, и острые смещения во внутренних углах при смещении внутрь.

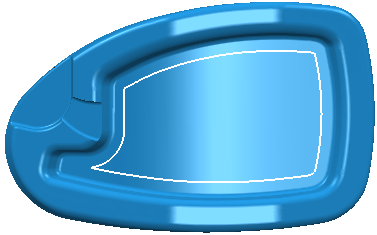

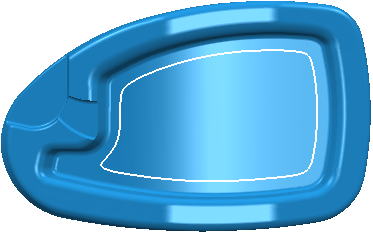

    Начнем с примера 5axisModel.dgk, с границей по выбранной поверхности:

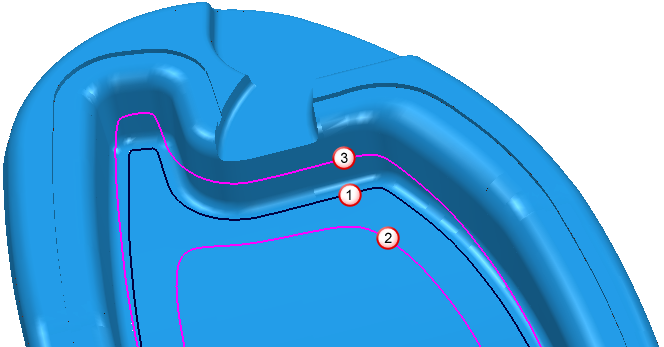

    Выбор параметра 3D-круглые и Расстояния, равного -10 дает:



    Это создает плавные смещения при смещении наружу, и острые смещения во внутренних углах при смещении внутрь.



    Исходная кривая

    Смещенная внутрь кривая

    Смещенная наружу кривая

  • 3D сгладить — Выберите, чтобы сместить 3D кривую на заданное расстояние. Это всегда создает плавные смещения.

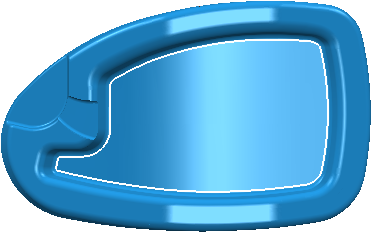

    Начнем с примера 5axisModel.dgk, с границей по выбранной поверхности:

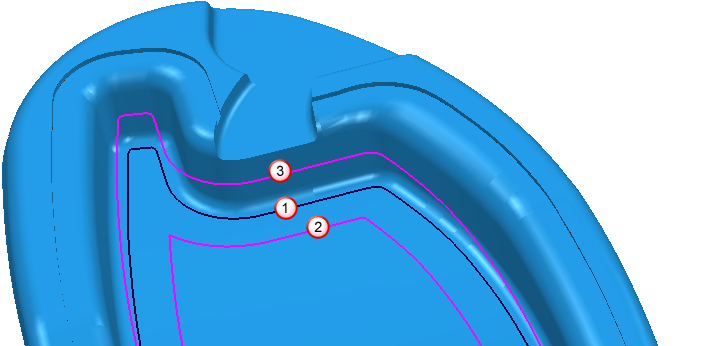

    Выбор параметра 3D-сгладить и Расстояния, равного -10 дает:



    Эта опция всегда создает плавные смещения.



    Исходная кривая

    Смещенная внутрь кривая

    Смещенная наружу кривая

• Вложенные кривые — Выберите, смещаются ли вложенные кривые как область или как отдельные кривые.
  • Смещать вложенные кривые как область — Когда выбрано, вложенные кривые рассматриваются как области и смещаются наружу или внутрь этой области.

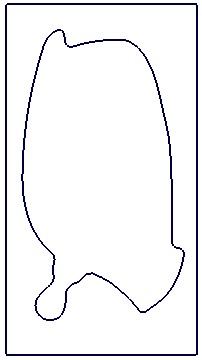

    Начинаем с этого:

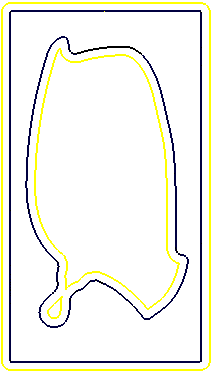

    Выбор смещает кривую за пределы области:



  • Смещать кривые раздельно — Когда выбрано, концентрические кривые рассматриваются как отдельные и смещаются по отдельности.

    Начинаем с этого:



    Выбор смещает кривую за пределы области:



• Сделать копию — Выберите, будут объекты копироваться или заменяться при преобразовании.
  • Заменить оригинал — Когда отображено, исходные объекты заменяются трансформированными.
  • Сделать копию — Когда отображено, сохраняется и оригинал, и преобразованные объекты.
• Нет. копий — введите количество создаваемых копий.
• Расстояние — Введите расстояние смещения. Это перечисляет предыдущие значения.
