Создание контура с помощью маркерных точек

Этот пример показывает, как создать контур, ограниченный маркерными точками. На контуре может быть до двух маркерных точек.

Здесь используется редактируемая граница, созданная из модели 5axis_with_holes.dgk из папки Examples.

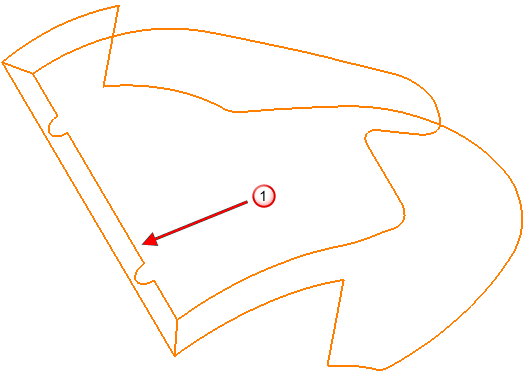

1. Дважды щелкните по кривой, рядом с точкой , чтобы открыть вкладку Редактор кривых.



2. Выберите вкладку «Редактор кривых» > панель «Создать» > «Кривые» > «Контур», чтобы открыть панель инструментов Создать контур.



3. Нажмите на первую кнопку Маркерная точка.

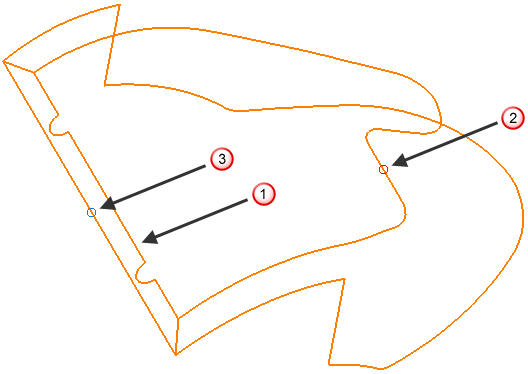

4. Щёлкните по кривой рядом с точкой . При этом на выбранной точке появится красная окружность.



   Чтобы удалить маркерную точку, сначала нажмите на кнопку Маркерная точка, а затем щелкните по маркеру.

   Если окружность синяя, вы выбрали вторую кнопку Маркерная точка, а не первую.

5. Нажмите на вторую кнопку Маркерная точка.
6. Щёлкните по кривой рядом с точкой . При этом на выбранной точке появится синяя окружность.

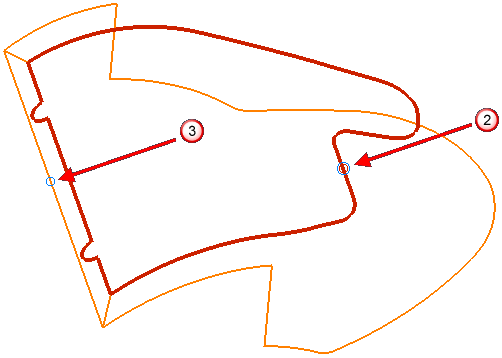

7. Щёлкните по кривой рядом с точкой .

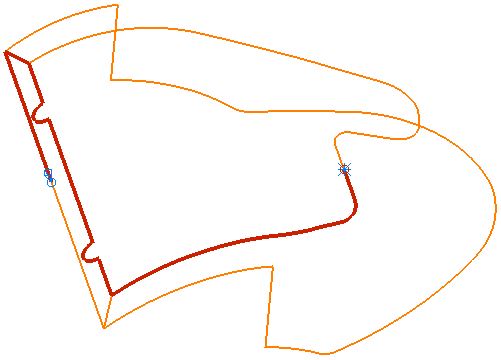

8. Щёлкните по жёлтой кривой. Контур проходит настолько далеко, насколько первая маркерная точка, . Затем он разворачивается и продолжается до следующей точки разветвления, .

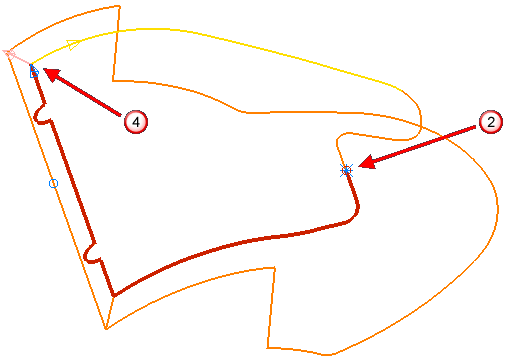

9. Щёлкните по розовой кривой.

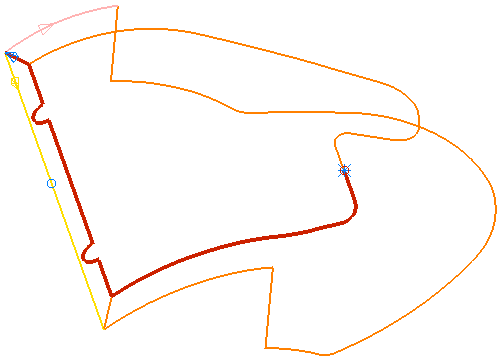

10. Щёлкните по жёлтой кривой. Контур проходит настолько далеко, насколько вторая маркерная точка, и останавливается.

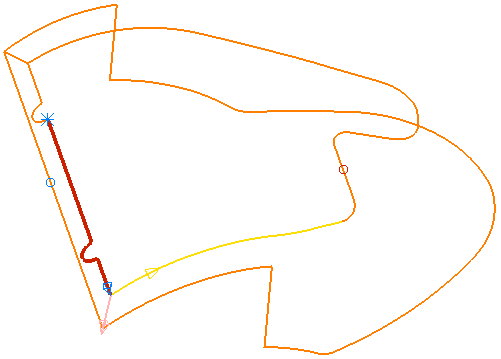

    PowerMill игнорирует маркерную точку, если вы выбрали путь, на котором эта точка не встречается.



    Первая маркерная точка показывает начальную и конечную точку замкнутого контура.

    Вторая маркерная точка игнорируется.

11. Нажмите на панели инструментов Создать контур.
12. Выберите вкладку «Редактор кривых» > панель «Готово» > «Принять».
