Выберите параметр в меню Окружности и дуги, чтобы создать новые дуги или окружности. Дуги и окружности создаются либо прямым указанием точек в графическом окне, либо вводом координат.
Все опции в этом меню вызывают свою собственную панель инструментов.
- Окружность — Нажмите, чтобы создать окружность заданием центра и радиуса.
- Дуга по трем объектам — Нажмите, чтобы создать дугу через задание начального, конечного и промежуточного объектов. Объекты могут быть точками, линиями, дугами или окружностями.
- Центр дуги — Нажмите, чтобы создать дугу заданием центра, начальной и конечной точек.
Развернуть последнюю дугу — Нажмите, чтобы создать дополняющую дугу.Изменит:
на это:

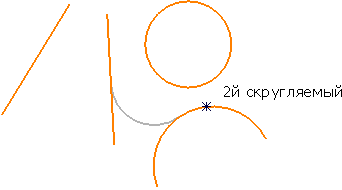

- Скругление — нажмите, чтобы скруглить и обрезать две кривые или все углы контура с заданным радиусом. Скругления допустимы между:
- двумя прямыми.
- линией и дугой.
- двумя дугами.
Круг
Дуговая
В отличие от окружностей, при скруглении дуги обрезаются. Скругленные кривые не объединяются в одну кривую. Единственным исключением является скругление контура.
- двумя прямыми.
- Скругление без обрезки — нажмите, чтобы скруглить без обрезки две кривые или все углы контура с заданным радиусом.
Для контура скругление всегда выполняется с обрезкой. За исключением обрезки кривых эта команда работает аналогично Скруглению.
