Видимость выборки

Используйте вкладку Инструменты для работы с сеткой > панель Выборка > Видимость выборки, чтобы задать видимые треугольники.

На следующем примере показан результат использования этих опций:

1. Выберите сетку.
2. Откройте вкладку Инструменты для работы с сеткой > панель Выборка > Видимость выборки и выберите опцию:
   • Верх - нажмите эту кнопку, чтобы выбрать треугольники (видимые и не видимые) в верхней части сетки.
   • Видимые - нажмите эту кнопку, чтобы выбрать видимые треугольники в верхней части сетки.
   • Все - нажмите эту кнопку, чтобы выбрать все треугольники в выбранной части сетки.
3. Выберите область на модели рамкой:

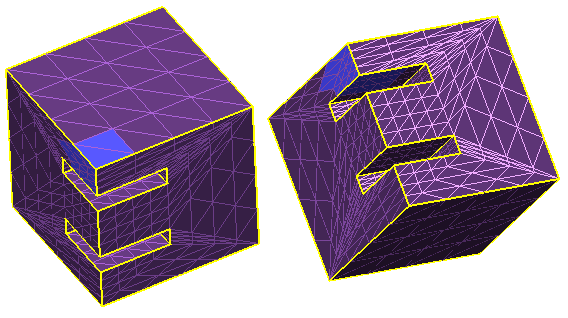

4. Поверните модель, чтобы увидеть выбранные треугольники:

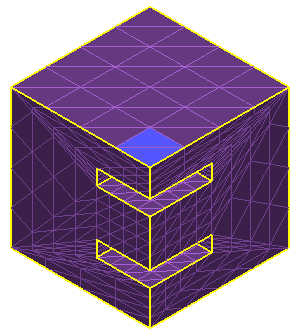

   • При использовании вкладки Инструменты для работы с сеткой > панель Выборка > Видимость выборки > Верх результирующая выборка выглядит так:

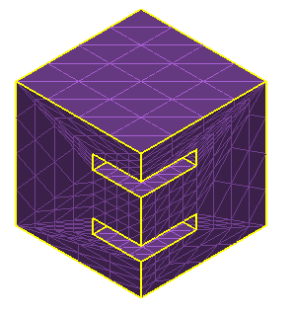

   • При использовании вкладки Инструменты для работы с сеткой > панель Выборка > Видимость выборки > Видимые результирующая выборка выглядит так:



   • При использовании вкладки Инструменты для работы с сеткой > панель Выборка > Видимость выборки > Все результирующая выборка выглядит так:
