Проецирование объектов

Используйте опции вкладки Правка > панель Проекция для проецирования кривых на плоскость, а также точек на поверхность или сетку путем задания оси проецирования и координат.

Опция используется для проецирования объектов на плоскость, проходящую через определённую точку в направлении заданной оси следующих объектов:

• каркасные объекты
• точки на кривых, контурах и кривых поверхностей
• продольные и поперечные кривые поверхностей

Чтобы проецировать объекты на плоскость:

1. Выберите несколько объектов.
2. Откройте вкладку Правка > панель Проекция > Кривая.

   Откроется диалоговое окно «Проецировать объекты».

3. Выберите ось, в направлении которой будет выполняться проецирование.
4. В поле Положение вдоль оси введите координату плоскости в направлении заданной оси.
5. Если нужно сохранить копию оригинала, выберите опцию Хранить копию.
6. Нажмите OK, чтобы проецировать объекты на заданную плоскость.

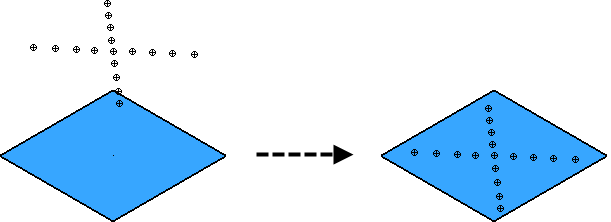

Чтобы проецировать точки на поверхность в направлении заданной оси координат:

1. Убедитесь, что ось текущего рабочего пространства имеет корректное направление.
2. Выберите точки и поверхности.
3. Откройте вкладку Правка > панель Проекция > Точки.

   Точки проецируются на поверхность по главной оси.
