Сшивка поверхностей

Сшивка - это метод замыкания небольших разрывов между поверхностями и кривыми. Точки на выбранной поверхностной кривой перемещаются на другую поверхность или кривую.

Чтобы сшить поверхность:

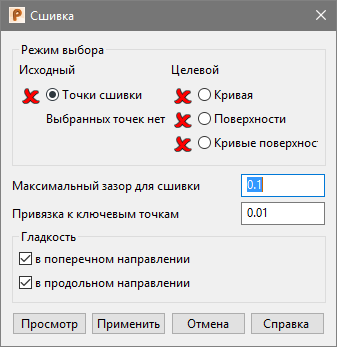

1. Откройте вкладку Управление > панель Изменить > Изменить кривые > Сшить, чтобы открыть диалог Сшивка:



2. Используйте опции диалога следующим образом:

   Режим выбора

   • Исходный - выберите опцию Точки сшивки, а затем выберите точки для сшивки на исходном объекте.
   Прим.: Если нужно сшить выборку точек на исходной кривой, выберите эти точки левой кнопкой мыши, удерживая при этом клавиши CTRL или SHIFT, чтобы добавить или удалить точки из выборки. Выбранные точки подсвечиваются. Если нет выбранных точек, то сшиваются все точки кривой.
   • Целевой - выберите тип целевого объекта, с которым требуется сшить точки, а затем щелкните мышью по цели в графическом окне.
   Прим.: Нельзя использовать объекты, содержащие набор поверхностей и кривых, так как разные объекты используют разные параметры сшивки.
   Совет: При сшивке поверхности можно редактировать углы касательных на кривой целевой поверхности для их более плавного совмещения с целевой поверхностью.
   • Максимальный зазор для сшивки - задает размер наибольшего зазора сшивки. Если сшиваемая точка должна переместиться на расстояние, превышающее это значение, то эта точка не перемещается на целевой объект.
   • Привязка к ключевым точкам - определяет радиус, в пределах которого, сшиваемая точка привязывается к ключевой точке целевого объекта.

     Если целью является поверхностная кривая, сшиваемая точка может привязаться к ключевой точке, которая не обязательно должна лежать на целевой поверхностной кривой.

   Гладкость - используйте эти опции для плавного соединения исходной поверхности с целевой поверхностью или кривой, используя опции сшивки в поперечном и продольном направлении относительно стыка. Стык - это место, где выбранная кривая исходной поверхности пересекается с целевым объектом.

   • В поперечном направлении - сглаживает выбранную кривую на целевом объекте в противоположном направлении к выбранной кривой на целевом объекте.
   • В поперечном направлении - сглаживает выбранную кривую на целевом объекте в том же направлении, что и выбранная кривая на целевом объекте.

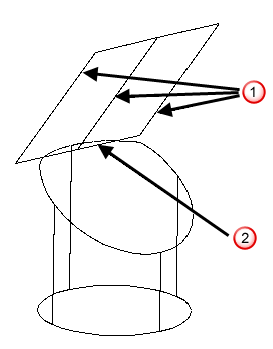

     На примере показаны кривые, расположенные поперек и вдоль сшиваемой поверхности:

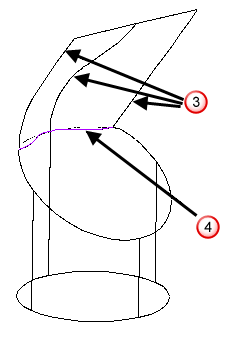

     Если опция В поперечном направлении активна, кривые поперечного направления плавно соединяются с цилиндрической поверхностью , кривые же продольного направления не дают плавного соединения :

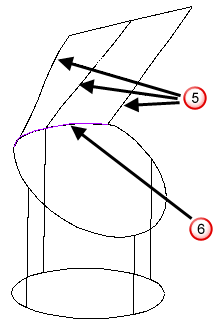

     Если опция В продольном направлении активна, кривые поперечного направления не дают плавного соединения с цилиндрической поверхностью , кривые же продольного направления соединяются с ней плавно :

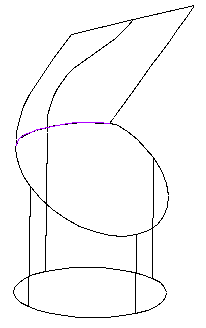

     Если выбраны обе опции, кривые поперечного и продольного направления поверхности соединяются плавно:



   • Просмотр - показывает сшитую поверхность согласно настройкам, заданным в диалоге. Продолжайте изменять настройки до тех пор, пока не увидите при просмотре нужную поверхность.
3. Нажмите кнопку Применить для сохранения сделанных изменений. Каждая сшиваемая точка перемещается в ближайшее положение на целевой поверхности или кривой.
4. Нажмите Отмена, чтобы закрыть диалог. Любые не применённые изменения будут утеряны.
