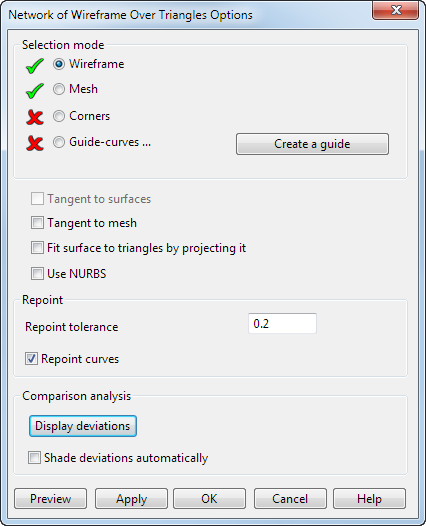

Чтобы задать расширенные опции создания поверхности с помощью функции Сеть над треугольниками, нажмите кнопку Дополнительно в Умном моделировщике поверхностей, чтобы открыть диалог Параметры сети кривых над треугольниками:
Используйте опции диалога следующим образом:
- Выберите следующее:
- Кривая
- Сетка
- Углы (не обязательно)
- Направляющие кривые (не обязательно)
Используйте Углы и Направляющие, чтобы помочь определить форму поверхности.
- При необходимости выберите следующие опции:
- Касательно к поверхностям для создания поверхности, касательной к соседним поверхностям, от которых зависят выбранные кривые.
- Касательно к сетке для создания поверхности, касательной к сетке.

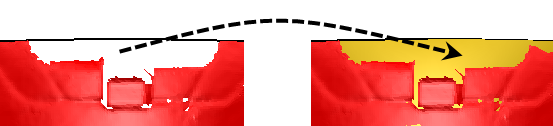

- Подогнать поверхность под треугольники проецированием. Используйте эту опцию, чтобы проецировать поверхность на кривую, как показано в следующем примере:
Выбор этой опции полезен в случаях, когда сетка содержит поврежденную кромку. Она использует кривую, которая проходит через разрыв в поврежденной сетке, где есть потерянные треугольники. Когда поверхность создается, эта опция приводит к тому, что поверхность проектируется на созданную кривую.

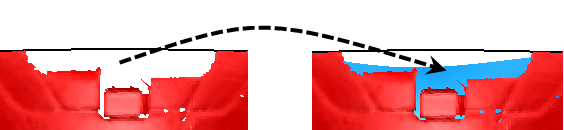

Если опция погашена (по умолчанию), кромка поверхности подгоняется к поврежденной кромке сетки, как показано выше.
- Использовать NURBS - команда создаёт NURBS поверхность вместо power-поверхности.
- Введите Допуск переопределения.

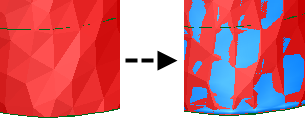

- Выберите опцию Не переупорядочивать кривые, чтобы создать поверхность, вплотную соответствующую треугольникам, включая любые треугольники, которые могут содержать ошибки. Как видно из рисунка, это создаёт неровную поверхность, почти идентичную сетке.

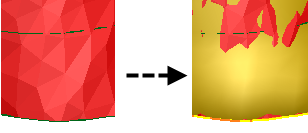

Рекомендуется не выбирать опцию Не переупорядочивать кривые, если кривые содержат множество беспорядочно распределенных точек. Переупорядочивание точек на кривых приведет к более гладкой поверхности, как показано ниже:

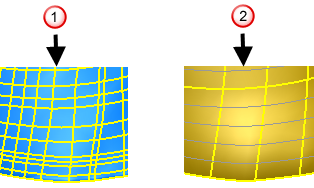

Следующая схема демонстрирует построение поверхности, полученной с помощью двух опций:
с погашенной опцией Переопределить точки на кривой. Показаны все внутренние поверхностные кривые.
с активной опцией Переопределить точки на кривой. Все поверхностные кривые равномерно распределены в результате переупорядочивания точек.
Прим.: Переупорядочивание может изменить форму кривой так, что поверхность может отклониться от исходной геометрии. - Нажмите Скрыть отклонения, чтобы показать модель без цветовой карты.
Если цветовая карта не показана, нажмите Показать отклонения, чтобы показать отклонения и цветовую карту.
- Закрасить отклонения автоматически - отключена по умолчанию. Выберите эту опцию, чтобы изменить настройки по умолчанию для следующего вызова диалога.
- Нажмите Просмотр, чтобы посмотреть результат. При необходимости сделайте изменения и нажмите Просмотр.
- Нажмите Применить, чтобы создать поверхность. Диалог остается открытым. При необходимости создайте дополнительные поверхности.
- Когда все поверхности созданы, нажмите OK. Чтобы отменить создание поверхности, нажмите Отмена.
