Вы можете создать кривые уклона из поверхностей, тел и компонентов. Кривая уклона используется для создания поверхности уклона.

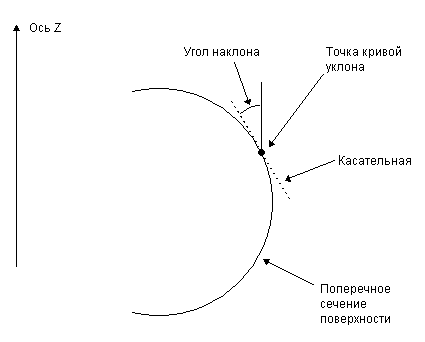

Точки кривой уклона задаются на поверхности. Точки берутся в том месте поверхности, где касательная образует угол с осью, перпендикулярной рабочей плоскости.
Кривые уклона подобным образом создаются на телах и компонентах.
Чтобы создать кривые уклона:
- Выберите поверхности, тела или компоненты.
- Откройте вкладку Кривая > панель Из выборки > Линия уклона.
- Используйте диалог Уклон, чтобы определить кривую уклона:
Уклон - введите угол уклона.
Создать как контуры - выберите эту опцию, чтобы создать кривые уклона как контуры. Погасите опцию, чтобы создать их как каркасные кривые. Цвет каркасных кривых тот же, что у исходных поверхностей. Цвет каркасных кривых тот же, что у исходных поверхностей.
- Нажмите OK для создания кривых уклона.
