Морфинг объекта в облако/сетку

Выберите эту опцию, чтобы выполнить морфинг поверхности или тела относительно отдельного облака точек или сетки.

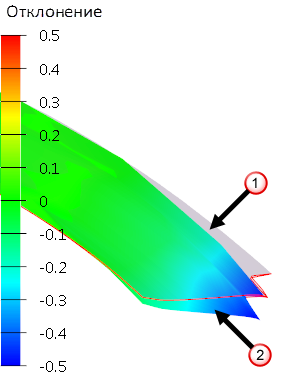

Модель до морфинга

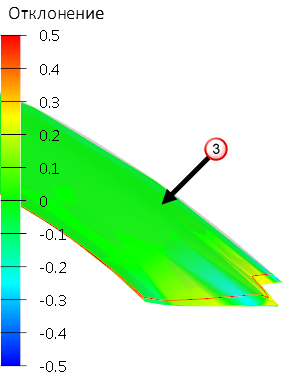

Модель после морфинга

- Триангулированные данные

- Твердотельная модель

- Модель, подвергшаяся морфингу

Чтобы выполнить морфинг в сетку или облако точек:

1. Выберите видимую поверхность или тело.

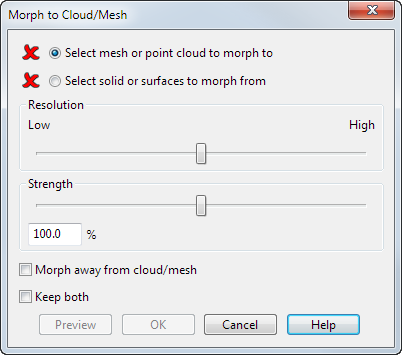

2. Откройте вкладку Правка > панель Морфинг > Облако/Сетка, чтобы открыть диалог Морфинг в облако/сетку.
3. Используйте диалог Морфинг в облако/сетку для редактирования объекта:



   • Выбрать сетку или облако точек для морфинга - выберите эту опцию и справочное облако или сетку, в которые будет выполнен морфинг. После выбора подходящего облака или сетки значок меняется на .
   • Выбрать тело или поверхности для морфинга - выберите эту опцию и тело или поверхность, которые будут подвергаться морфингу. После выбора подходящего тела или поверхности значок меняется на .
   • Разрешение - используйте слайдер для управления точностью процесса морфинга.
   • При низком разрешении морфинг выполняется быстрее, но снижается степень детализации модели. При высоком разрешении морфинг производится медленне, но с высоким качеством.
   • Усилие - используйте слайдер или ведите значение, управляющее перемещениями при морфинге.
   • При значении 100% тело или поверхность перемещаются прямо до сетки или облака точек. При желании можно перемещать тело или поверхность на небольшую величину. Например, при значении 50% геометрия CAD-модели смещается на половину пути до сетки или облака точек.
   • Морфинг из облака/сетки - выберите эту опцию, чтобы применить к геометрии сканированной CAD-модели обратный морфинг. Это позволит компенсировать побочные явления, возникающие в процессе производства, такие как упругая отдача.
   • Оставить оба - выберите эту опцию, чтобы сохранить обе CAD-модели: до и после морфинга.
   • Просмотр - нажмите эту кнопку для просмотра морфинга.
