Общие параметры сборки

Используйте страницу Общие диалога Параметры, чтобы задать операцию моделирования сборок.

1. Откройте Файл > Параметры > Параметры приложения > Сборка > Общие.
2. Используйте следующие опции для управления общими операциями моделирования сборок:

• Коэффициент автопривязки - введите коэффициент увеличения ограничивающей рамки вокруг исходной геометрии компонента. Если привязка осуществляется с внешней стороны ограничивающей рамки, она не включается в определитель компонента.

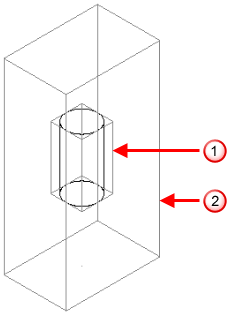

Ограничивающая рамка геометрии определителя компонента Ограничивающая рамка при значении Коэффициента автопривязки, равном 2.

• Открывать диалог новой сборки - если выбрана данная опция, диалог Создать новую сборку открывается при создании компонента и отсутствии текущей сборки. Опция Создать в новой модели недоступна в диалоге Создать новую сборку, поскольку вы можете использовать тело из текущей модели.

  Отключите эту опцию, чтобы новая сборка создавалась автоматически с именем, заданным по умолчанию. В полях Описание и Имя категории появляются записи <Нет>.

• Создавать компоненты на слое тел - выберите опцию, чтобы создавать компоненты на слое исходного тела (при создании компонентов из тел). Когда происходит редактирование компонента, тела определителей компонентов перемещаются на слой изменённого компонента. При конвертировании компонентов в тела последние создаются на слое компонента.

  Отключите данную опцию, чтобы создавать компоненты на текущем слое.

• Изменять конфликтующие привязки при общем редактировании - выберите опцию, чтобы изменить или удалить связь и иметь возможность менять положение компонента. Отключите данный параметр, чтобы сохранять все связи и ограничивать новое положение подчиненного компонента.
• Открыть диалог создания Power-элементов - выберите эту опцию, чтобы открывать диалог Создать Power-элементы при выборе команды Создать Power-элементы в контекстном меню исходного или целевого компонента.

  Если опция отключена, диалог не открывается, а значит результат выбора опции Создать Power-элементы в контекстном меню компонента может быть следующим:

  • Если выбран целевой компонент, опция Создать Power-элементы будет создавать Power-элементы для всех исходных компонентов, пересекающих целевые.
  • Если выбран исходный компонент, опция Создать Power-элементы будет создавать Power-элементы для всех целевых компонентов, пересекающих исходные.
  Прим.: Эта опция также управляет диалогом Удалить Power-элементы.
• Сохранять незащищенные Power-элементы - при удалении компонента, который является единственным компонентом, связанным с определённым Power-элементом, данный Power-элемент становится незащищенным.

  Выберите эту опцию, чтобы пометить незащищённый Power-элемент как устаревший. Этот незащищённый Power-элемент удаляется из дерева при выборе в контекстном меню опции Создать Power-элементы.

  Погасите эту опцию, чтобы удалить незащищённый Power-элемент из дерева сборки.

• Создавать локальную копию определителя компонента - опция управляет настройкой Создавать локальную копию определителя компонента в диалоге Добавить компонент:
  • Если данная опция активна, опция в диалоге Добавить компонент всегда включена.
  • Если данная опция погашена, опция в диалоге Добавить компонент всегда отключена.
• Используйте раздел Извлечение текста из свойств для адаптации формата текста, генерированного из определителей компонентов:
• Формат строки - введите формат текста, извлечённого из свойств компонента. Данный текст используется при открытии свойств компонента в модели. Настройка по умолчанию Имя свойства: Значение.
• Строка без имени - используйте опцию для задания свойств, имена которых будут отображаться. Для каждого префикса в этом списке будет включено значение свойства, но имя свойства отображаться не будет.
