Создаёт линии разметки в плите пресс-формы. Отверстия располагаются путём создания линий разметки:
- Выберите опции Непрерывная линия либо
Одиночнаялиния
.
— позволяет создать непрерывные линии на плите пресс-формы. Непрерывные линии - это линии, у которых конец одной линии является началом следующей.
— позволяет создать одиночную линию. Эти линии создаются между двумя заданными точками.
- Введите положение сетки.

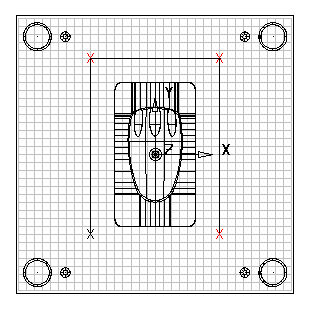

- Введите положения для всех линий. Используйте следующие кнопки на странице Обозначьте направление потока охлаждающей жидкости для создания компоновки.
- включает и отключает Привязку к сетке. Эта опция активна по умолчанию.

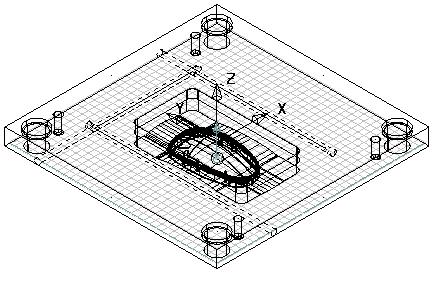

- нажмите кнопку Показать контуры, чтобы показать или скрыть контуры отверстий. Закрашенные отверстия отрисовываются в окне мастера.

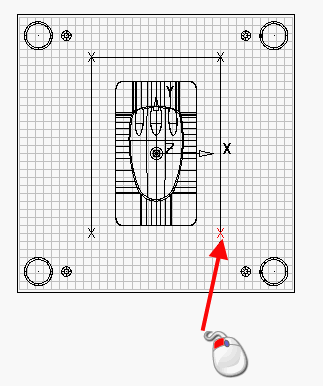

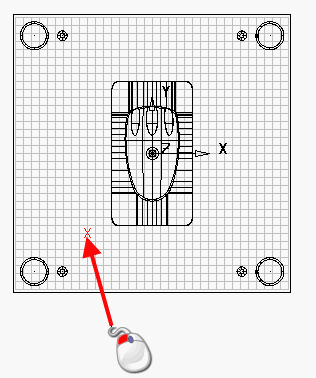

- Создайте конечную точку, щёлкнув мышью по последней точке. Чтобы удалить линию, используйте клавишу Delete.
Данные части компоновки представляют расположение каналов охлаждения. При вводе линий в виде мастера отображаются отверстия. Нужно только ввести расположение каналов охлаждения без размещения отверстий. Положения отверстий автоматически вычисляются мастером.
