Сбор точечных данных с помощью сканеров Artec

Сбор точечных данных прямо в PowerShape можно выполнять с помощью ручных 3D-сканеров Artec.

Чтобы использовать устройство Artec для сбора сканированных данных:

1. Убедитесь, что вы установили программное обеспечение сканера Artec и подключите устройство.
2. Откройте вкладку Мастер > панель Устройства > Artec. Откроется Панель инструментов Artec.



   Сканер находится в режиме Остановлен.

   Прим.: Пока Панель инструментов Artec открыта, вы можете менять масштаб вида и поворачивать его стандартными способами с помощью кнопок мыши и клавиш клавиатуры.
3. Поднимите тумблер "Play/Pause" (Выполнить/Пауза) сканера вверх, чтобы войти в режим Просмотра и выполнить сканирование детали. Просмотр детали открывается в графическом окне в процессе сканирования каждого кадра.

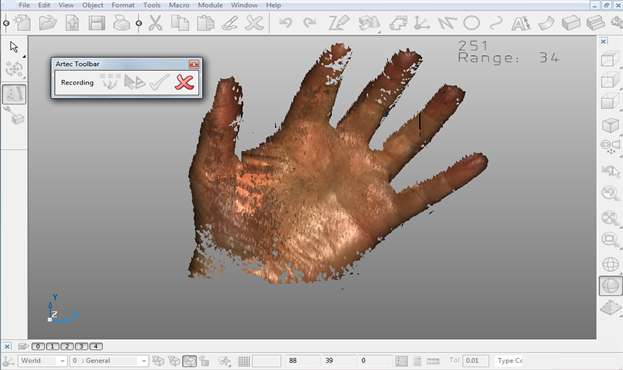

4. Снова поднимите тумблер "Play/Pause" вверх для входа в режим Запись и выполните сканирование детали. Конечный скан появляется в графическом окне в процессе сканирования. Пример показан ниже.
   Прим.: Необходимо завершить сканирование с одной попытки. Если вы войдете в режим Остановлен, а затем снова начнете сканирование, новый скан будет генерирован поверх предыдущего.




   В процессе сканирования в верхнем правом углу графического окна отображаются два значения; число кадров сканирования и Диапазон - процентная величина, представляющая расстояние от сканера до объекта.

   Совет: Величина Диапазона равная 0 означает, что сканер расположен слишком близко к объекту, а величина 100 означает, что сканер расположен слишком далеко. Практика показывает, что значение 40 дает скан хорошего качества.
5. Завершив сбор точек, опустите тумблер "Play/Pause" вниз, чтобы остановить сканирование.
6. Нажмите кнопку Генерировать сетку , чтобы создать сетку из сканированных данных.
   Прим.: После того, как из скана была генерирована сетка, продолжать сканирование невозможно. Для повторного сканирования необходимо закрыть и снова открыть панель инструментов Artec.
7. Нажмите кнопку Применить текстуры к сетке , чтобы применить сканированные текстуры детали к сетке.
8. Нажмите кнопку , чтобы принять изменения и закрыть панель инструментов или нажмите кнопку , чтобы отменить не применённые изменения и закрыть диалог.
   Прим.: Когда данная панель инструментов закрыта, становятся доступными другие опции меню, в том числе Инструменты для работы с сеткой (вкладка Управление), позволяющие выполнить все стандартные операции редактирования сетки на полученном скане.
