Дерево элементов тела содержит историю операций, произведённых над телом. Любая операция над телом задаётся как элемент тела.
Дерево элементов создается автоматически в процессе добавления элемента к телу.
Например:

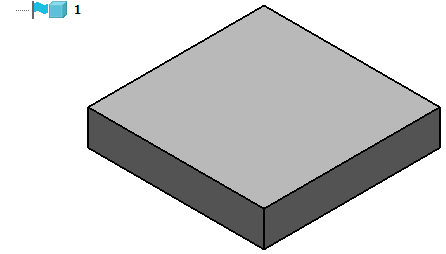

- Создайте тело-блок.
Оно автоматически добавляется в дерево элементов тела. По умолчанию дерево построения скрыто.
- Откройте вкладку Инструменты для работы с телами > панель Состояние > Проводник, чтобы открыть дерево построения тела в окне Проводника.

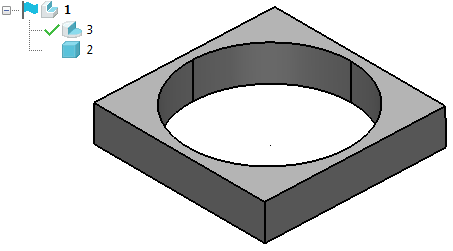

- Добавьте в тело элемент-вырез.
Элемент-вырез появляется в нижней части дерева с изображением блока, поясняющим, что тело было создано из примитива блок.
Элементы в дереве располагаются в хронологическом порядке. Самый поздний применённый элемент показан в верхней части дерева, а самый ранний - в нижней.

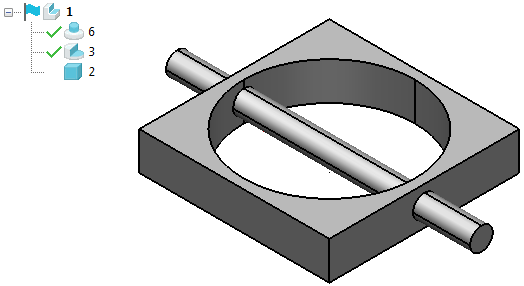

- Добавьте в тело бобышку.
Элемент бобышка появляется над элементом выреза.
Следующие значки могут содержаться в дереве построения тела:
- Тело с историей
- Основное тело без истории
- Активное тело
- Неактивное тело
- Вытягивание или Элемент тела-вытягивания
- Тело вращения или элемент тела-вращения
- Примитив-блок или элемент примитива-блок
- Примитив-сфера или элемент примитива-сферы
- Примитив-цилиндр или элемент примитива-цилиндр
- Примитив-конус или элемент примитива-конус
- Примитив-тор или элемент примитива-тор
- Элемент-объединение
- Элемент-вычитание
- Элемент-пересечение
- Элемент-вырез
- Элемент Бобышка
- Элемент-отверстие
— элемент-легковесное отверстие
/
- Элемент-карман/выступ
- Элемент-оболочка
- Элемент-придать толщину
- Элемент Пузырь
- Элемент-скругление
- Элемент-фаска
- Элемент-скруглить ребро
- Элемент наложения
- Скульптурный элемент
- Скрытый элемент
- Нескрытый (включенный) элемент
- Скрытый с ошибкой элемент
- Отложить обновление
- Элемент группы
- Массив элементов
- Отредактированная грань
- Нераспознанный. Используется для того, чтобы показать, что элемент не распознан версией PowerShape. Отображается в дереве элементов, если модель создана в новых версиях PowerShape с новыми типами элементов, а открывается в более ранней версии программы, которая не способна распознать элемент нового типа. При переопределении дерева элементов, элемент Невозможно определить погашен, как содержащий ошибку.
- Ассоциированные элементы, скрытые в дереве
- Ассоциированные элементы, видимые в дереве
