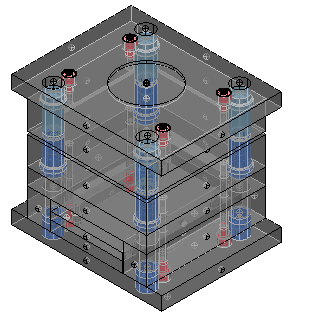

Вы можете автоматически создать таблицы отверстий из сборки. Например, можно создать таблицу отверстий базового блока пресс-формы:
- Откройте вкладку Чертёж > панель Чертеж > Чертежи компонентов. Откроется диалог Чертежи компонентов.
- Задайте необходимые параметры в диалоге.
- Нажмите кнопку OK

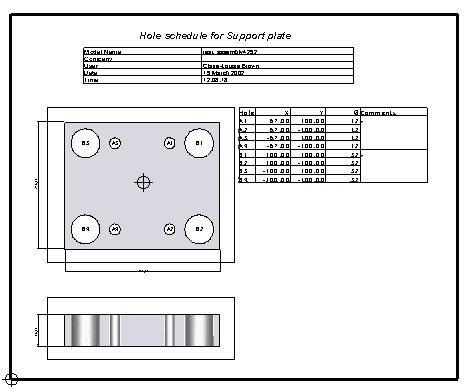

Чертежи создаются для каждой пластины сборки и содержат следующее:
- Два вида пластины: сверху и сбоку
- Размеры пластины (только для пресс-формы)
- Таблицу отверстий и меток
Вы можете адаптировать чертежи с помощью шаблона модели под названием component_drawing_template.psmodel.
