Прим.: Это специализированная функция для чертежей компонентов, используемых в Toolmaker.
В шаблонах чертежей можно выполнить следующие изменения:

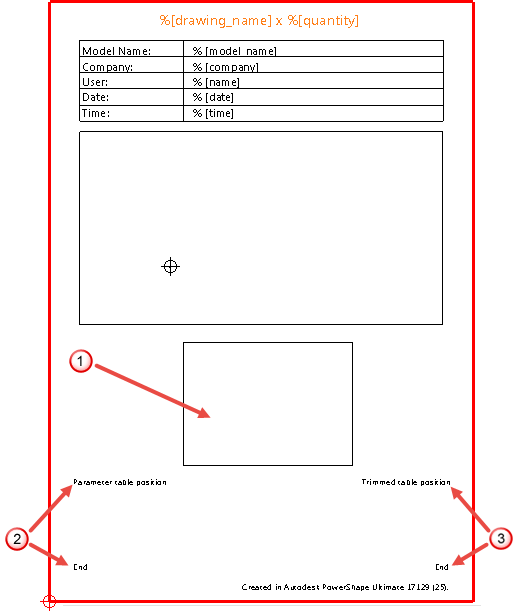

- Если вид шаблона является Растровым видом, то чертёж компонента будет помещён в положение Растрового вида, обозначенного
на картинке.Вы можете создать несколько видов путем добавления суффикса к имени вида. Например, Растровый вид_1, Растровый вид_2. Шаблон, изображённый вверху, предоставляет один вид, а значит в этом случае на чертеже появится имя Растровый вид. Растровый вид_1 и Растровый вид_2 помещаются в новый чертеж.
- При наличии текста запускается Положение таблицы параметра. Таблица размещается в этом положении
. Максимальная высота таблицы может задаваться опцией Конец в конце текстового объекта. - Для компонентов с параметром длины обрезки таблица будет выполнена из длин обрезки. При наличии текста запускается Положение таблицы обрезки. В ранее упомянутом шаблоне это обозначено
на изображении внизу. - Если имя существующего шаблона чертежа совпадает с именем компонента, то используется этот чертёж. Например, если чертёж с именем Опорная плита выталкивателя существует в шаблоне модели, то все опорные плиты выталкивателя будут использовать этот чертёж. Может быть несколько родственных чертежей (например, Опорная плита выталкивателя_1, Опорная плита выталкивателя_2), в каждом случае будет открываться чертёж, дающий наилучший вид с точки зрения масштаба.
