Данная опция позволяет обнаружить области поднутрений при проектировании пресс-форм. В зоне Поднутрения отделение детали от пресс-формы будет затруднено.
Используя опцию Проверка поднутрений, можно уменьшить затраты, так как можно проверить модель на поднутрения до изготовления модели. Если найдены области поднутрений, то поверхности могут быть скорректированы, чтобы их убрать.
Проверка поднутрений визуализирует уклон во всех точках на поверхности. Угол уклона измеряется между нормалью к поверхности и плоскостью разъема. Плоскость разъема - это плоскость XY текущего рабочего пространства.

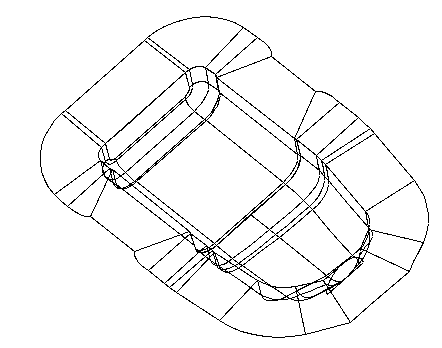

Рассмотрим следующий проект пресс-формы:
Используем опцию "Проверка поднутрений" для поиска областей, в которых будет сложно или невозможно извлечь пресс-форму:
- Задайте требуемый минимальный угол уклона, используя текстовое поле Уклон на странице Анализ поверхностей диалога Параметр.
Диалог Параметры открывается при выборе опции Файл > Параметры > Параметры приложения.
- Выберите вкладку Визуализация > панель Закраска > Поднутрения.
Модель окрашивается в три цвета:
Красный - это область поднутрения, поскольку угол наклона меньше требуемого минимального угла.
Жёлтый - предупреждает о возможных поднутрениях, потому что угол уклона больше, чем требуемый минимальный угол, но в пределах заданного угла предупреждения.
Зеленый - эта область не содержит поднутрений.

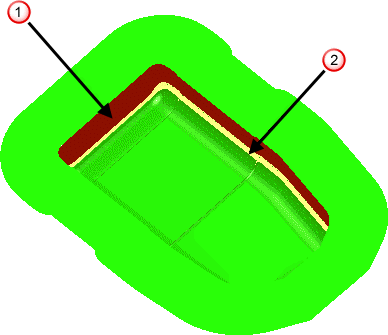

Наша пресс-форма окрашена следующим образом:
Необходимо откорректировать красные области
поверхностей (и по возможности жёлтые
), чтобы избежать поднутрений.
