Чтобы создать скругление между двумя углами переломов одиночной кривой:
- Откройте вкладку Кривая > панель Создать > Скругление > Сопряжение с обрезкой.

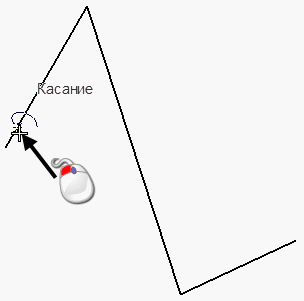

- Щёлкните по первой точке для определения начальной касательной кривой.
Если при наведении курсора на каркасный объект активирован интеллектуальный курсор, слово "Касание" появляется там, где определена касательность. В противном случае PowerShape предполагает, что задается начальная точка.

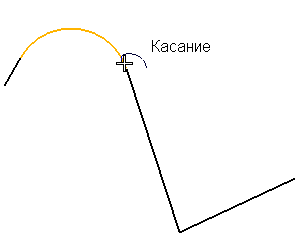

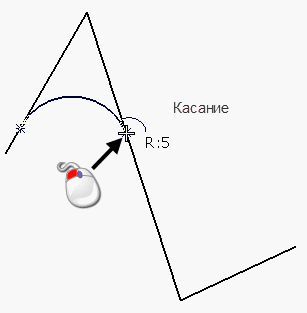

- Щёлкните по второй точке, чтобы определить конечную касательную кривой, где нужно задать сопряжение.
- Создается новая кривая скругления, и производится обрезка объектов. Это кривая Безье по двум точкам.
Прим.: Если опция Подсказка возможных решений выбрана на странице Кривые диалога Параметры, диалог Решение ограничения отображается там, где можно показать каждое из 8 решений скругления.
