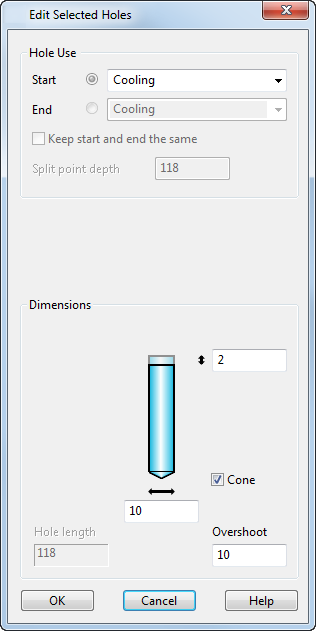

Диалог задаёт тип отверстий, используемых в каналах охлаждения:
Если редактируется несколько отверстий, значения в диалоге заполняются для одного из них в списке выборки. Если изменить значение, не корректное для данного отверстия, это отверстие не обновится, а другие отверстия обновятся.
Тип отверстия:

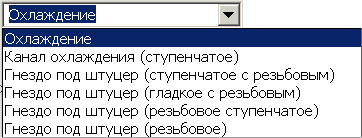

- Выберите в выпадающем списке тип отверстия, используемого в каналах охлаждения. Если канал охлаждения - сквозное отверстие, начальная и конечная точка задаются опциями Начало и Конец.
- Начало - задаёт тип начального отверстия. Выберите тип отверстия. Размеры данного отверстия отобразятся в диалоге.
Если канал охлаждения - глухое отверстие, опция Начало задаёт это отверстие.
Чтобы задать размеры для начального отверстия, убедитесь, что кнопка переключения слева выбрана. Размеры данного отверстия отобразятся в диалоге.
- Конец - (доступно только для сквозных отверстий). Опция задаёт тип конца сквозного отверстия. Выберите тип отверстия. Размеры данного отверстия отобразятся в диалоге.
Чтобы задать размеры концевого отверстия, выберите кнопку переключения слева. Размеры данного отверстия отобразятся в диалоге.
Мастер каналов охлаждения использует все доступные, подходящие типы твердотельных отверстий, позволяющих задавать просверливание, нарезание резьбы, предварительное просверливание под резьбу, диаметры и глубины ступенчатых отверстий.
- Начало - задаёт тип начального отверстия. Выберите тип отверстия. Размеры данного отверстия отобразятся в диалоге.
- Начало и конец одинаковыми - (доступно только для сквозных отверстий). Если данная опция включена и производится изменение размера отверстия, тот же самый размер меняется и на другом отверстии.
Если опция отключена, изменения будут применяться к текущему выбранному концу.
- Расстояние до точки разъема - (доступно только для сквозных отверстий). Это точка вдоль начального отверстия в месте соединения с концевым отверстием.
Размеры:

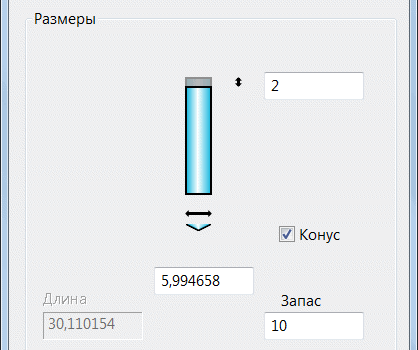

- Для каждого типа отверстия приводится изображение отверстия с полями для изменения определённых размеров.
Для каждого типа отверстия можно задавать различные размеры. Данный метод одинаков для каждого типа отверстий:
Если нужно задать размеры начального отверстия, убедитесь, что выбрана опция Начало. Аналогично, если нужно задать размеры концевого отверстия, убедитесь в выборе опции Конец.
Можно изменить размер отверстия, введя значения в размерные поля. Для резьбовых отверстий размеры могут быть изменены выбором разных опций Стандарт и Размер.
Безопасный припуск - это длина над отверстием, гарантирующая, что отверстие в плите пресс-формы можно обработать правильно:
Безопасный припуск добавляется к началу каждого отверстия автоматически. Если отверстие сквозное, безопасный припуск также добавляется к концу отверстия.
- Конус - добавляет конус к концу отверстия.
- Длина - это длина отверстия. Здесь её редактировать нельзя. Чтобы изменить её, необходимо изменить длину линии разметки.
- Превышение - отверстия удлиняются на эту длину, чтобы гарантировать их взаимное пересечение внутри плит пресс-формы. Это значение не добавляется к сквозным отверстиям.
Параметры резьбы:
Используйте эту область, чтобы задать резьбовые элементы отверстия. Можно задать стандарт и размер отверстия с помощью этих параметров.
- Стандарт - выберите имя стандарта. Если нужно ввести свои значения, выберите опцию Настройка.
- Размер - выберите размер резьбы.
- Глубина резьбы - введите значение глубины.
- Диаметр резьбы - введите значение диаметра резьбы.
- Диаметр предварительного сверления - введите диаметр отверстия для предварительной обработки сверлением.
- Шаг - введите значение шага. (доступно только для опции резьбы Настройка).
OK - принимает изменения в отверстии и закрывает диалог.
