Точная настройка

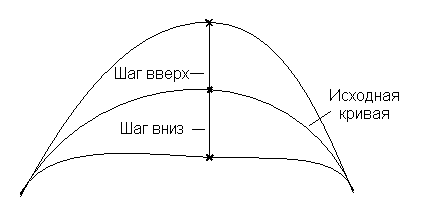

Можно использовать Точную настройку для незначительного перемещения точек на кривой, контуре или кривой поверхности.

Для точной настройки кривой:

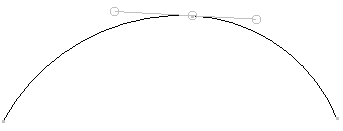

1. Выберите точки на кривой.
2. Откройте вкладку Инструменты для работы с кривыми > панель Изменить > Настроить > Точная настройка.

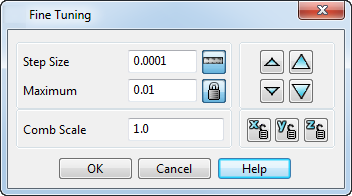

3. Используйте диалог Точная подгонка, чтобы передвинуть точку, как требуется:



   • Шаг - это приращение, на которое точка будет перемещаться каждый раз при нажатии на или . Значение может быть введено как процент от Максимума или в единицах измерения .





   • Максимум - это максимальное расстояние, на которое может переместиться точка от своего исходного положения. Если оно заблокировано , можно передвинуть точку только в положение, расстояние до которой от исходного положения меньше этого значения. Если оно не заблокировано , то ограничений на перемещение точки нет.
   • — эти стрелки позволяют перемещать точку вверх и вниз. Каждое нажатие на маленькую кнопку перемещает точку по X, Y и Z на приращение, заданное в поле Шаг. Каждое нажатие на большую кнопку перемещает точку на пятикратное приращение, заданное в поле Шаг.

     Также можно использовать стрелки вверх и вниз на клавиатуре, чтобы перемещать точку на приращение, заданное в поле Шаг.

   • — эти кнопки позволяют независимо заблокировать/разблокировать перемещение в направлении X, Y или Z.
   • Масштаб - задает масштаб отображаемого графика кривизны, который можно открыть с помощью вкладки Инструменты для работы с кривыми > панель Изменить > Графики.
4. Нажмите кнопку OK, чтобы сохранить изменения в кривой и закрыть диалог.
