Опция наложения позволяет генерировать поверхности, не являющиеся примитивами, и автоматически обрезать их до сетки.
Чтобы генерировать наложенную поверхность:
- Выберите сетку.
- Во вкладке Инструменты для работы с сеткой > панель Выборка выберите метод выбора треугольников.

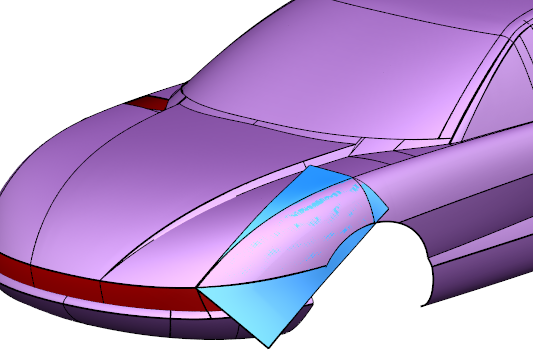

- Выберите треугольники для наложения:

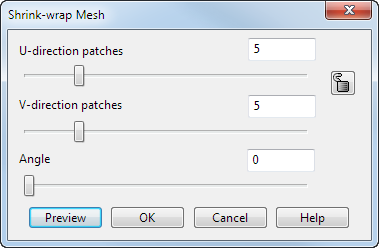

- Откройте вкладку Инструменты для работы с сеткой > панель Создать > Наложить. Откроется диалог Наложить сетку:
- В диалоге Наложить сетку:
- Введите значения в поля Лоскуты в направлении U и Лоскуты в направлении V, чтобы задать количество контрольных точек, используемых для генерирования кривых поверхности в 2D-пространстве. Чтобы использовать одинаковое количество точек в каждом направлении, нажмите кнопку
.
- Введите Угол или используйте этот слайдер, чтобы вручную выбрать ориентацию наложенной поверхности.
При перемещении слайдера поверхность поворачивается вокруг активной ЛСК. Например:
-
До выравнивания
После выравнивания

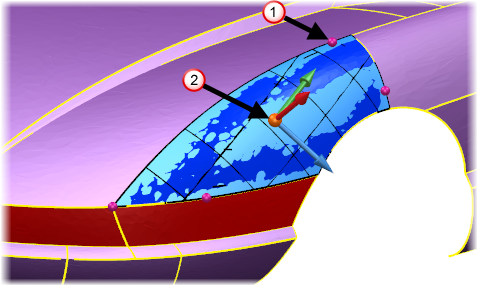

Кроме того, можно воспользоваться графическими маркерами
для поворота поверхности относительно временной ЛСК
.

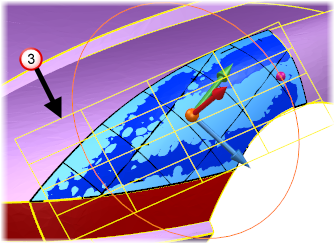

При просмотре
отображаются продольные и поперечные направления для выравниваемой поверхности.
- Нажмите Просмотр для просмотра поверхности.
- Нажмите кнопку ОК для создания поверхности и закрытия диалога.
Прим.: Для сеток простой формы с незначительной кривизной требуется небольшое число контрольных точек. Для сеток сложных форм требуется большее число контрольных точек. - Введите значения в поля Лоскуты в направлении U и Лоскуты в направлении V, чтобы задать количество контрольных точек, используемых для генерирования кривых поверхности в 2D-пространстве. Чтобы использовать одинаковое количество точек в каждом направлении, нажмите кнопку
|
До выравнивания
|
После выравнивания
|
Кроме того, можно воспользоваться графическими маркерами для поворота поверхности относительно временной ЛСК .
При просмотре отображаются продольные и поперечные направления для выравниваемой поверхности.
Нажмите Просмотр для просмотра поверхности.
Нажмите кнопку ОК для создания поверхности и закрытия диалога.

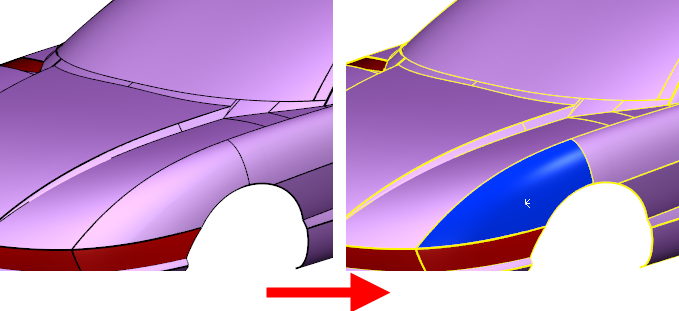

- Нажмите OK, чтобы создать поверхность:
