Анализ поверхностей

Вы можете проверить тело, поверхность или компонент и получить следующие данные:

• Координаты
• Нормаль поверхности
• Уклон - измеряется от активной плоскости до нормали к точке поверхности под курсором.
• Кривизна - вы можете отобразить кривизну:
  • как максимальное и минимальное значения;
  • как значения в T или U параметрических направлениях;
  • как радиус кривизны;

  выбрав тип Кривизны и опцию Показать как на странице Анализ поверхностей диалога Параметры.

Чтобы открыть данные контроля точности:

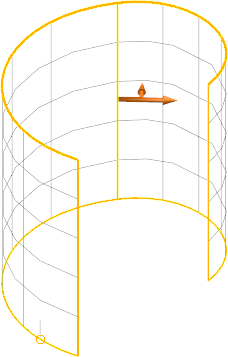

1. Выберите тело, поверхность или компонент. Например:



Совет: Можно выбрать несколько объектов.
2. Откройте вкладку Визуализация > панель Инструменты > Контроль поверхности.
3. Щёлкните левой кнопкой мыши по выбранной поверхности. Отобразятся стрелка нормали, угол наклона и кривизна поверхности (угол и кривизна будут находиться под указателем).
4. Выберите опцию Файл > Параметры > Параметры приложения > Инструменты > Анализ, чтобы открыть страницу параметров Анализа поверхностей и задать отображаемые данные.
5. Потяните курсор вдоль поверхности, чтобы просмотреть данные в разных точках.

   Если выбраны несколько объектов, можно потянуть курсор от одного объекта к другому.

6. Чтобы получить данные обследования поверхности, удерживайте нажатой левую кнопку мыши и нажмите клавишу Enter. Повторите, чтобы собрать данные для нескольких точек.
7. Откройте вкладку Визуализация > панель Инструменты > Контроль поверхности, чтобы отключить режим обследования.
8. Выберите опцию Вставить в любом текстовом редакторе для вставки извлеченных данных.
   Прим.: Данные не могут быть вставлены до тех пор, пока не будет включен режим обследования.
