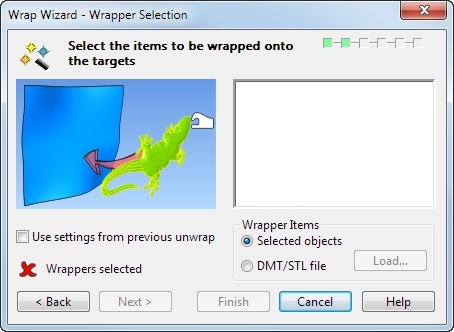

Используйте страницу Выбор объектов наложения, чтобы выбрать одну или несколько поверхностей, тело или символ для наложения на объект:
Объекты наложения
- Выбранные объекты - выберите эту опцию и щёлкните по требуемым объектам, отображенным в графическом окне.
Объекты наложения могут быть следующими:
- отдельное тело
- любые поверхности
- любые символы
- любые каркасные объекты
Выборка отображается в окне предварительного просмотра страницы Выбор объектов наложения Мастера наложения.
- Файл DMT/STL - выберите эту опцию для загрузки DMT (.dmt) файла или STL (.stl) файла для наложения. Появляется диалог Загрузить файл DMT, где вы выбираете файл для загрузки. Изображение содержимого DMT или STL файла или символа отображается в окне просмотра на странице Выбор объектов наложения.
Прим.: Для достижения наилучших результатов выбранный объект должен быть незамкнутым, с контуром, лежащим в плоскости.

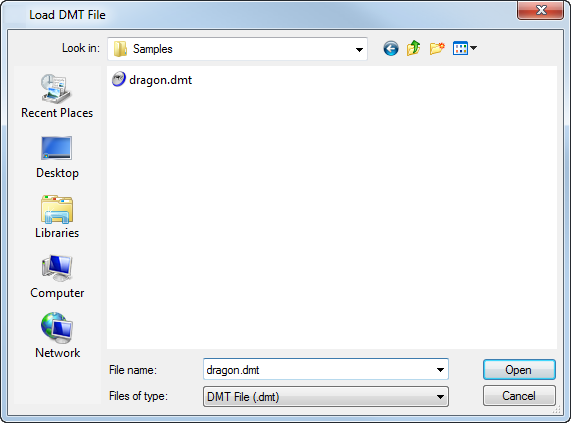

- Загрузить - выберите эту опцию, чтобы загрузить другой DMT файл, когда один DMT файл уже был загружен. Появится диалог Загрузить файл DMT:
- Тип файла - выберите DMT (.dmt) или STL (.stl) файл из выпадающего списка.
- Вы можете сгладить символы треугольников, чтобы улучшить внешний вид граненой триангулированной сетки.
- Открыть - открывает выбранный файл DMT. Изображение содержимого DMT-файла или символа отображается в окне просмотра на странице Выбор объектов наложения.
- Использовать настройки предыдущей развёртки - эта опция становится доступной и активируется, если выбранная поверхность или тело были предварительно развернуты.
- Объекты наложения выбраны - кнопка меняется с
на
, когда объект наложения выбран.
- Далее - открывает разные страницы мастера в зависимости от выбранного метода:
- Выбранные объекты - открывается страница Система координат.
- Файл DMT/STL - отображается страница Метод наложения.
