Обрезка Power-элементов

1. Откройте вкладку Мастер > панель Режим > Вкл/выкл Toolmaker, чтобы войти в режим Toolmaker.
2. Откройте вкладку Мастер > Изменить пресс-формы > Обрезка Power-элементов.

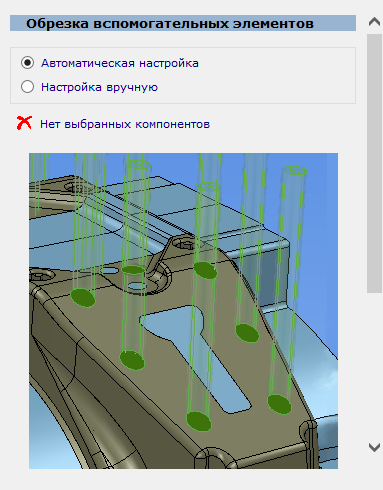

   Откроется страница Обрезка вспомогательных элементов.

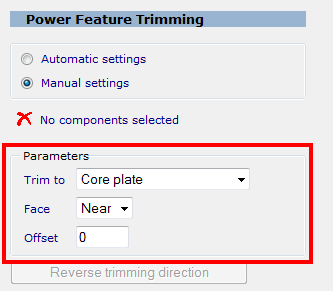

3. Выберите опцию Настройка вручную, чтобы задать параметры обрезки стержней. Открывается раздел Параметров.



   1. В списке Обрезать до выберите опцию, задающую плиту:

      Плита пуансона (доступна при использовании компонентов стержня пуансона, выталкивателя трубчатого или стержня выталкивателя)

      Плита матрицы (доступна при использовании компонентов стержня пуансона или контртолкателя)

      Выбранный компонент

      Выбранное тело / поверхности

   2. В списке Грань выберите грань плиты для обрезки:

      Близко

      Далеко

      Если выбрать компоненты с разными функциями (например, стержень выталкивателя и контртолкатель), выпадающий список Обрезать до будет содержать все опции (Плита пуансона, Плита матрицы, Выбранная плита, Выбранное тело / поверхности). При нажатии кнопки Обрезать в диалоге появляется запрос на подтверждение обрезки всех выбранных стержней).

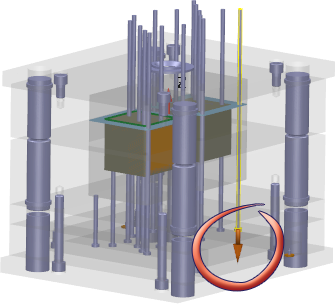

   3. Выберите опцию Развернуть направление обрезки, если требуется изменить направление обрезки для выбранных компонентов модели. Направление обрезки отдельных выбранных компонентов показано стрелкой.

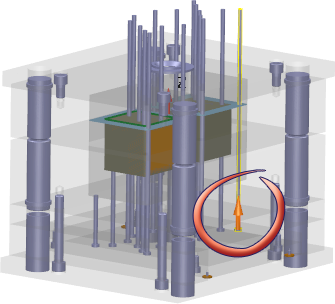

      Щелкнув по стрелке, можно изменить направление обрезки компонента.



4. Нажмите кнопку Обрезать, чтобы применить изменения при генерировании Power-элементов.
   Прим.: Чтобы отменить операции обрезки, нажмите кнопку на Панели инструментов быстрого доступа.
   Совет:

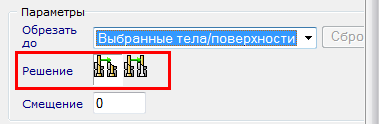

   • При обрезке до поверхности кнопки Решение гарантируют правильность обрезки стержня.



Совет: При использовании обрезки стержня выталкивателя глубина отверстия сейчас измеряется от самой низкой точки обрезаемой области стержня выталкивателя. Это позволяет назначать отверстиям достаточную глубину при обрезке стержней до наклонных 3D-граней.
