Диалог Объекты карты наладки электрода

Используйте этот диалог, чтобы вручную добавить объекты в существующий чертеж электрода. Диалог открывается нажатием кнопки в диалоге Изменить электрод.

Лист - выберите в списке карту наладки, которую нужно изменить.

Вид - выберите вид, в который нужно добавить объекты из списка.

— нажмите эту кнопку, чтобы добавить в вид выбранные объекты. Добавленные объекты отображаются в графическом окне в зеленом цвете.

— нажмите эту кнопку, чтобы удалить из вида выбранные объекты. Удалить можно только объекты, добавленные вручную.

Чтобы добавить объекты в чертежный вид:

1. Выберите электрод.
2. Щелкните правой кнопкой мыши по электроду.

   Откроется контекстное меню Электрод.

3. Выберите опцию Изменить.

   Откроется диалог Изменить Электрод.

4. Выберите опцию Просмотр объектов.

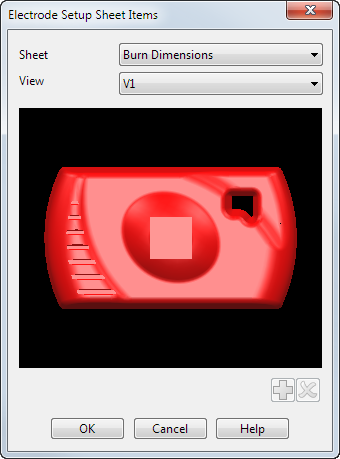

   Откроется диалог Объекты карты наладки электрода.



5. Выберите в модели объекты, которые требуется добавить в чертеж, и нажмите кнопку Добавить .

   Добавленные объекты отображаются в графическом окне в зеленом цвете.



6. Если требуется удалить объекты из вида, выберите их в модели и нажмите кнопку Удалить .

   Объекты удаляются из графического окна.

   Прим.: Объекты, построенные на основе данных карты наладки, отображаются в красном цвете и удалять из вида их нельзя.
7. Нажмите кнопку ОК, чтобы закрыть диалог.

   Объекты добавляются в вид карты наладки.
