Тип связи определяет отношение между привязками двух компонентов сборки.
Существует три опции:
- Совпадающие
- Угловые/параллельные
- Перпендикуляр

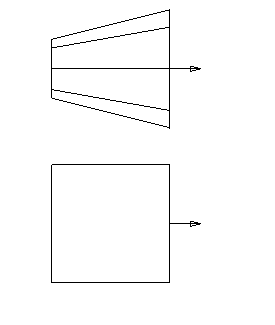

В данном 2D примере:

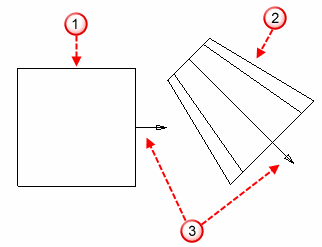

— основной компонент
— подчиненный компонент
выбранные плоскостные привязки
Подчиненный компонент позиционируется с помощью привязки основного компонента.

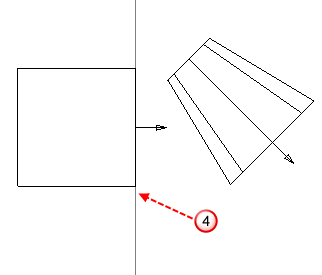

В данном примере основной компонент имеет плоскостную привязку. Плоскость привязки используется для позиционирования подчиненного компонента. Линия, представляющая плоскость, обозначена так
:
Совпадающие — подчиненный компонент расположен так, что его привязка совпадает с привязкой основного компонента.
В данном примере подчиненный компонент расположен так, что его плоскостная привязка располагается в той же плоскости, что и привязка основного компонента.
Можно разместить подчиненный компонент таким образом, чтобы его привязка находилась на определенном расстоянии от привязки основного компонента. Введите Расстояние или используйте Счетчик угла/расстояния для задания расстояния.

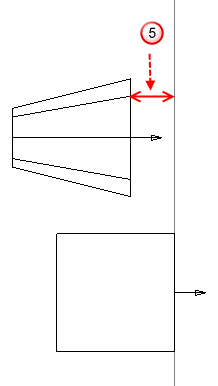

В данном примере подчиненный компонент размещен так, чтобы его плоскостная привязка находилась на расстоянии от плоскостной привязки основного компонента. Расстояние обозначается так
:
Угловые/параллельные — подчиненный компонент размещен так, чтобы его привязка находилась под углом к привязке основного компонента. Если угол равен 0, подчиненный компонент размещается так, чтобы его привязка была параллельна привязке основного компонента. Введите угол или используйте Счетчик угла/расстояния для задания угла.

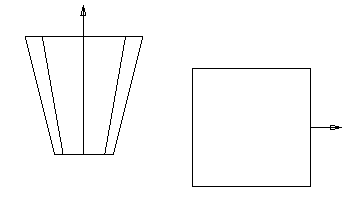

В данном примере подчиненный компонент размещен так, чтобы его плоскостная привязка была параллельна плоскостной привязке основного компонента. Положение двух параллельных плоскостей обозначается так
.
Тип связи Угловые/параллельные можно задать следующими способами:
- плоскость к плоскости
- плоскость к линии
- линия к плоскости
- линия к линии
Расстояние между плоскостями на этой стадии не задаётся и должно быть задано другим типом связи.
Перпендикуляр — подчиненный компонент размещен так, чтобы его привязка была перпендикулярна привязке основного компонента.
В данном примере подчиненный компонент размещен так, чтобы его плоскостная привязка была перпендикулярна плоскостной привязке основного компонента.
