Создать кривую, привязанную к сетке

Используйте эту опцию для создания кривой, привязанной к сетке:

1. Выберите сетку.
2. Откройте вкладку Инструменты для работы с сеткой > панель Создать > С привязкой.

   Появится панель инструментов Создать кривую, привязанную к треугольникам:



3. Выберите одну из следующих опций, чтобы задать способ создания кривой:

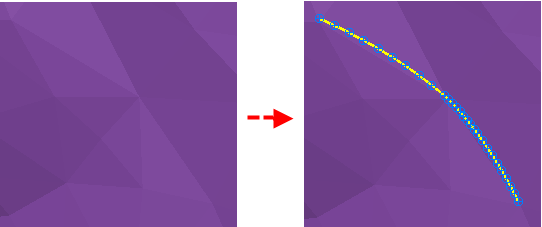

   • Выберите опцию В допуск для автоматической вставки дополнительных точек таким образом, чтобы кривая лежала на треугольниках в пределах допуска. В примере ниже задан допуск 0.01.
   • Выберите Вставить дополнительные точки для создания фиксированного числа точек на отрезке. Введите число точек в поле Значение. Если ввести Значение равное нулю, создаётся кривая с нулевыми точками перелома. Точки будут лежать на треугольниках. Отрезки могут быть за пределами допуска.

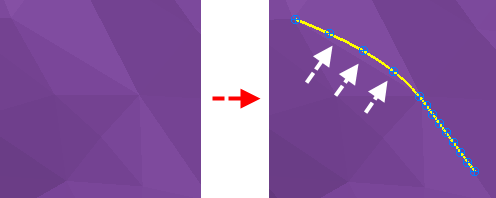

     В примере ниже на один отрезок приходятся 3 точки. В данном случае выделенная область показывает, что кривая не следует треугольникам так точно, как при использовании опции В допуск.



4. Нажмите кнопку Вставить перелом в предыдущей точке, чтобы закончить текущую кривую в предыдущей точке и создать новую кривую из этой же точки. Новая кривая не будет касательной к первой кривой
5. Нажмите кнопку Сохранить для завершения кривой.
6. Закройте эту панель инструментов, чтобы просмотреть кривую и точки.
