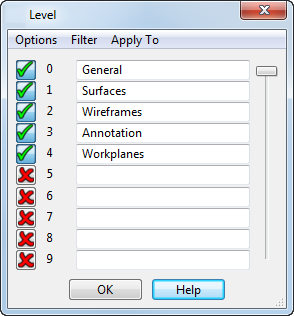

Диалог Слои

Используйте этот диалог, чтобы назначить имена слоям и открыть их.

Слои с 0 по 4 являются слоями по умолчанию, которые можно отредактировать. PowerShape поддерживает до 1000 слоев. Рекомендуется оставить слои по умолчанию и создать дополнительные слои по мере необходимости.

Прим.: Слои cursor/construction (по умолчанию заданные как слои 998/999) используются интеллектуальным курсором для создания вспомогательных линий. Настоятельно рекомендуется не удалять и не переименовывать эти слои. Если эти слои активны, программа отображает все вспомогательные объекты, которые могут сильно загромождать модель.

Применить к - используйте эту опцию, чтобы задать, где требуется изменить слои. Например, чтобы открыть модель в одном окне, когда все объекты видимы, и в другом окне - когда некоторые из объектов скрыты. Выберите одну из опций:

• Модель - меняет слои во всех окнах модели.
• Окно - меняет слои только в выбранном окне модели.
• Вид - меняет слои только в выбранном виде чертежа.

Слой - каждый слой имеет свой номер. Видимые слои обозначены . Скрытые слои обозначены . Можновключить слой, нажав , и выключить его, нажав . Можно ввести новое имя для слоя или изменить существующее.

Если вы включаете слой в закрашенной модели, можно просмотреть модель в каркасном режиме в процессе открытия слоя, нажав кнопку на панели состояния рядом с индикатором выполнения операции.

Параметры - это меню имеет три опции:

• Включить все - все слои становятся видимыми (кроме слоя Cursor).
• Выключить все - все слои становятся скрытыми.
• Копировать имена - копирует имена слоев из другой открытой модели.

Фильтр - это меню вверху диалога. Оно показывает, какие слои показаны в диалоге. Каждая опция имеет переключатель, позволяя выбрать любую из опций:

• Используемые - показывает только те слои, которые используются в текущем окне PowerShape.
• Именованные - показывает только слои, имеющие имена, даже если они не используются в модели.
• Включенные - показывает только слои, которые активны (то есть видимые).
