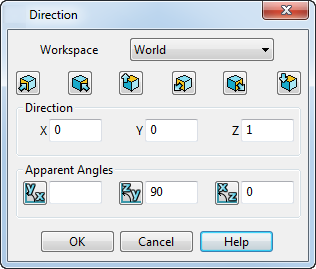

Диалог Направление

Редактируйте направление выбранных объектов в диалоге Направление. Направление задаётся единичным вектором.

Рабочее пространство - выберите пространство, в котором нужно определить направление.

Выровняйте выбранный объект с выбранной осью, используя следующие кнопки:

Положительная ось X

Положительная ось Y

Положительная ось Z

Отрицательная ось X

Отрицательная ось Y

Отрицательная ось Z

Направление - введите X, Y и Z координаты единичного вектора.

Азимутный угол - азимутный угол единичного вектора от оси плоскости, показанной на значке. Кнопка рядом с каждым полем вызывает калькулятор, который позволяет вводить более сложные выражения.

Прим.: Если объект выбран на экране, единичный вектор будет выровнен с этим объектом. То, как вектор выровнен с объектом, зависит от объекта и того, где он выбран. Например, выбор дуги в её центре выравнивает вектор перпендикулярно дуге, тогда как выбор самой дуги выравнивает вектор с касательной дуги, идущей из точки выбора.

OK - сохраняет выполненные изменения в направлении выбранного объекта и закрывает диалог.

Отмена - закрывает диалог, отклоняя все изменения.
