Морфинг объектов с помощью каркаса

Выберите эту опцию, чтобы выполнить морфинг тела, поверхности или сетки с помощью каркаса с инструментарием. Точки, линии и плоскости динамически перемещаются и создают морфинг выбранной области модели.

Для выполнения Морфинга каркаса твердотельной модели:

1. Выберите объекты для выполнения морфинга.
2. Откройте вкладку Правка > панель Морфинг > Каркас. Открывается панель инструментов Морфинг каркаса:

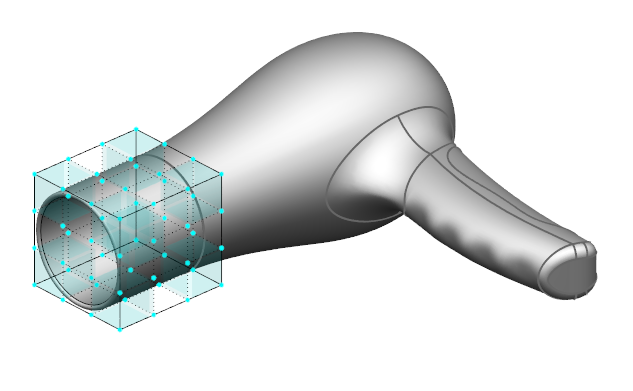

   Вокруг выбранного объекта появляется каркас, ориентированный по активной ЛСК:



3. Введите Число точек каркаса для каждой оси:



   Чтобы использовать одинаковое количество точек по каждой оси, нажмите кнопку и введите значение в текстовое поле одной из осей. Чтобы значения обновились, щелкните мышью по другому полю или нажмите клавишу Еnter. Графическое изображение каркаса обновится в соответствии с новым числом точек.

   Прим.: Значение Число точек каркаса нельзя редактировать в процессе выполнения морфинга.
4. Чтобы повернуть каркас, нажмите кнопку Показать ЛСК . Откроется диалог ЛСК и отобразится система координат каркаса. Чтобы повернуть каркас, переместите мышью ЛСК или измените значения в полях ЛСК.
   Прим.: Угол поворота каркаса нельзя редактировать в процессе выполнения морфинга.

5. Выберите точки для выполнения морфинга данного объекта:
   • Чтобы выбрать точку, щелкните по ней левой кнопкой мыши. Чтобы выбрать дополнительные точки, нажмите и удерживайте клавишу SHIFT, а затем по очереди выберите левой кнопкой мыши каждую точку.
   • Чтобы выбрать линию c точками, щелкните левой кнопкой мыши по линии, соединяя точки каркаса. Выберите дополнительные линии, как указано выше.
   • Чтобы выбрать группу точек, щелкните левой кнопкой мыши и выберите точки рамкой.
   • Чтобы выбрать все точки плоскости, щёлкните левой кнопки мыши по квадрату внутри этой плоскости.
   • Чтобы добавить или удалить точки или линии из выборки, удерживайте клавишу CTRL и выберите объекты левой кнопкой мыши.
   • Чтобы удалить объекты из выборки, удерживайте клавишу CTRL и выберите объекты левой кнопкой мыши.
   Прим.: Чтобы отменить выбор всех точек, щелкните левой кнопкой мыши по пустому пространству.

6. Потяните выбранные точки, чтобы создать морфинг.
7. Чтобы активировать дополнительные функции морфинга с помощью внутренних точек, линий и плоскостей, нажмите кнопку Показать внутренние контрольные точки и линии сетки . В графическом окне отобразятся дополнительные плоскости, линии и точки:



8. Нажмите кнопку Применить симметричное редактирование , чтобы зеркально отобразить изменения относительно выбранной плоскости.

   Например:

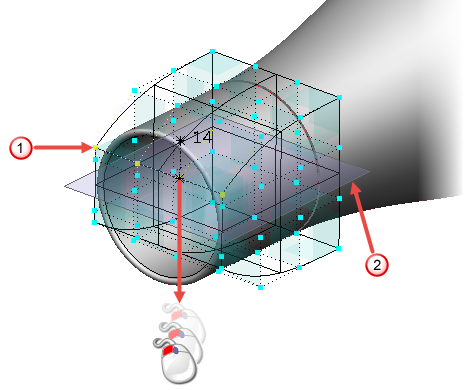

   Выбранная линия точек подсвечивается желтым цветом . Если потянуть мышью выбранную линию, появляется вспомогательная линия - направляющая для морфинга, а каркас меняет форму. В данном примере эффект морфинга зеркально отображен относительно плоскости XY , так как выбрана опция Применить симметричное редактирование каркаса в плоскости XY.

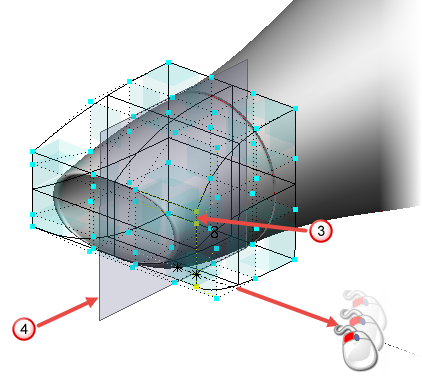

   Выбранная линия точек подсвечивается желтым цветом . Эффект морфинга зеркально отображается относительно плоскости ZX .

9. Нажмите кнопку , чтобы Применить морфинг или нажмите кнопку Отменить на панели инструментов быстрого доступа. Панель инструментов Морфинг каркаса остается открытой.
10. Завершив операцию морфинга, нажмите кнопку , чтобы Отменить операцию. Это отменит не примененные изменения и закроет диалог.
