Сглаживание придаёт кривым плавность и обеспечивает непрерывность касательных в выбранных точках. Непрерывность касательных - это плавное изменение направления касательной при перемещении по кривой. При этом положения выбранных точек изменяются.
Чтобы сгладить кривую:
- Выберите кривую.

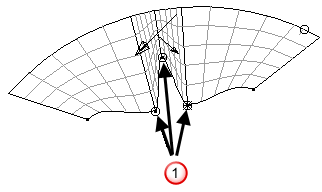

- Выберите точки на кривой, предназначенной для сглаживания
:
Должно быть выбрано как минимум две точки на кривой. На незамкнутых кривых начальная и конечная точка не должны быть выбраны.

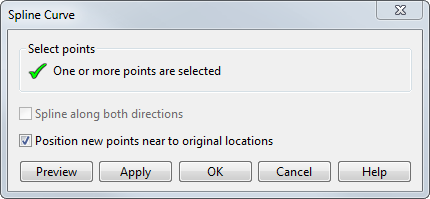

- Откройте вкладку Управление > панель Изменить > Сгладить, чтобы открыть диалог Сгладить кривую:
Совет: Если выбранных точек нет или текущая выборка точек кривых некорректна, вы можете выбрать различные точки кривой пока диалог открыт. - Используйте диалог для сглаживания точек на кривой:
- Сгладить в обоих направлениях - выберите эту опцию, чтобы применить сглаживание в обоих направлениях от выбранных точек.

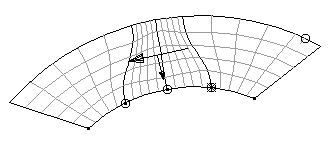

- Размещать точки близко к исходному положению - выберите эту опцию, чтобы позиционировать точки рядом с их исходными положениями на сглаженной кривой:

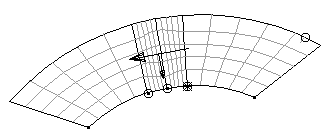

В противном случае они равномерно распределяются вдоль сглаженной кривой:
- Если есть сомнение в правильности размещения точек, нажмите кнопку Просмотр, чтобы увидеть, как будет выглядеть кривая.
- Нажмите кнопку OK, чтобы применить сглаживание и закрыть диалог.
