Параметры таблицы

Используйте страницу Таблицы, чтобы задать настройки для создания и пополнения таблиц.

1. Выберите опцию Файл > Параметры > Параметры приложения > Drafting > Таблицы.
   Прим.: Если у вас установлена программа Microsoft Excel, опция Использовать лист Excel для создания таблицы внизу этой страницы активна по умолчанию. Кроме того, становится доступен расширенный функционал для Таблиц и Спецификаций. Если ПО Microsoft Excel не установлено, данная опция погашена. Отключите ее вручную, если не собираетесь использовать расширенный функционал.
2. Используйте эти опции, чтобы задать параметры таблицы по умолчанию:

• Цвета выносок - по типам - выберите опцию, чтобы изменить цвет выноски при изменении ее типа.



• Шрифт - выберите цвет текста.
• Цвет рамки - это цвет линий рамки.
• Z-координата относительно ЛСК - используйте ЛСК для вычисления координаты Z.
• Координата Z - воспользуйтесь данной опцией, чтобы добавить координату Z в таблицу.
• Поворот отверстий - добавьте столбцы углов поворота отверстия вокруг осей Х и Y.
• Комментарии - добавьте в таблицу столбец для комментариев.
• Глубина - добавьте дополнительный столбец для ввода глубины сборок и твердотельных отверстий.
• Параметры резьбы - добавьте в таблицу столбцы шага, глубины и начальной координаты Z отверстия.
• Названия резьбы - добавьте в таблицу столбец со списком названий стандарта и размеров резьбы.
• Точность отверстий - добавьте в таблицу столбец допуска отверстий.
• Включить диаметр - данная опция позволяет включить или выключить отображение столбца со значениями диаметров. Существует три опции: Авто, включить и выключить. Авто показывает только диаметр, если элемент таблицы задан по центру окружности. Вкл всегда отображает столбец диаметра, и если элемент таблицы задан не по центру окружности, то отображается дефис(-). Выкл - никогда не отображает столбец диаметра.
• Высота текста - введите высоту текста в таблице отверстий.
  Прим.: Эта опция доступна, если отключена команда Использовать лист Excel для создания таблицы.
• Десятичные знаки Диаметра/Глубины - это число десятичных знаков, отображаемых в значении диаметра или глубины в таблицах. Если единицами модели являются дюймы, то отображаются дополнительные десятичные знаки.
• Десятичные знаки координат - это число десятичных знаков, отображаемых в координатах. Если единицами модели являются дюймы, то отображаются дополнительные десятичные знаки.
• Автоматическая маркировка - выберите опцию, чтобы рядом с каждым объектом таблицы поставить метку. Заголовок этого столбца таблицы Метка. Если опция погашена, метки не отображаются, а в таблице используются названия объектов. Заголовок объекта в таблице совпадает с названием типа объекта, например, ЛСК.
• Вписать столбцы по ширине - выберите опцию, чтобы задать ширину по осям X, Y и Z, а столбцов диаметров по размеру, заданному в опции Ширина столбца. Отключите опцию, чтобы автоматически назначать ширину столбцов равную ширине строк.
• Ширина столбца - если вы выбрали опцию "Ширина по тексту", введите размер ширины столбца. Если самая длинная строка превышает ширину столбца, ширина столбца меняется и подстраивается под длину этой строки.
• Включить отверстия - выберите, какие отверстия включать в таблицу:
  • Под любым углом - включать отверстия, которые лежат под любым углом к виду.
  • Перпендикулярно виду - включать только те отверстия, перпендикулярные виду.
  • Чьи грани перпендикулярны виду - включать только отверстия, грани которых перпендикулярны виду.
• Показать только те, которые спереди - выберите эту опцию, чтобы показывать только отверстия в передней части вида.
• Включить отверстия с предварительным сверлением - выберите опцию, чтобы включать в объект любые предварительно обработанные отверстия. Предварительно обработанные отверстия существуют в некоторых компонентах приложения Toolmaker, таких как плиты матрицы и пуансона.
• Метод сортировки - выберите способ маркировки объектов в одном наборе.
• Использовать лист Excel для создания таблицы - если у вас установлена программа Microsoft Excel, данная опция выбирается по умолчанию, а другие опции таблиц становятся недоступными. Кроме того, становится доступен расширенный функционал для Таблиц и Спецификаций. Если ПО Microsoft Excel не установлено, данная опция погашена. Отключите ее вручную, если не собираетесь использовать расширенный функционал.

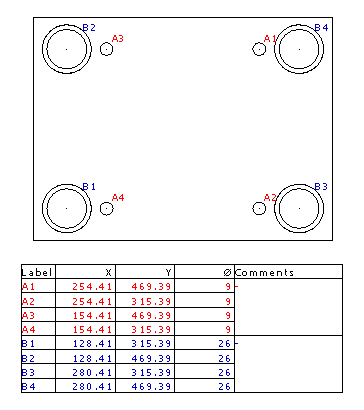

Метки на окружностях ниже используют метод Сортировать слева направо, затем вернуться назад .

Те же окружности показаны с помощью метода Сортировать вверх, затем вниз .
