Вы можете создать контур вокруг поверхностей, тел, сеток и компонентов.
Чтобы создать контурную кривую:
- Выберите объекты, для которых требуется создать контур. Например, в выборке на рисунке содержатся тела, поверхности и сетки.

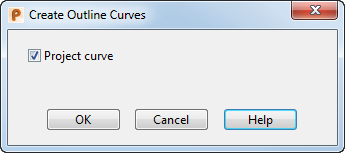

- Выберите вкладку Кривая > панель Выбор > Контур, чтобы открыть диалог Создать контуры:

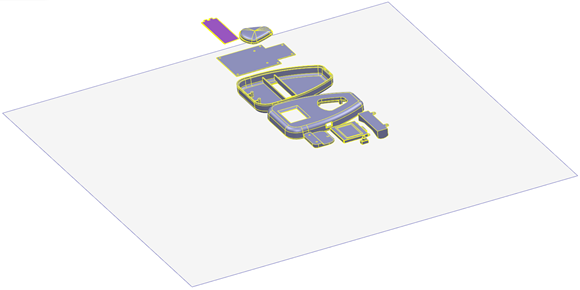

и плоскость проецирования, выровненную по нормали с рабочей плоскостью:
- Выберите опцию Проецировать кривую для создания контуров на плоскости проецирования.
Прим.: Если опция Проецировать кривую погашена, контурные кривые создаются в том же положении, что и объекты. Скройте эти объекты, чтобы увидеть контурные кривые.
- Используйте
, чтобы изменить рабочую плоскость.

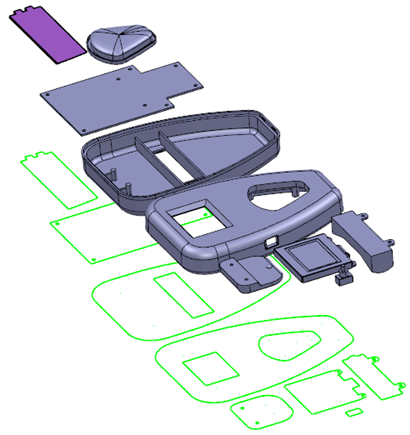

- Нажмите кнопку OK, чтобы создать контурные кривые для выбранных объектов:
Прим.: Если внутренний профиль сетки не распознается, возможно вам придется сократить длину треугольников с помощью вкладки Управление > панели Треугольники > Детализировать.
Совет: При создании контурных кривых вокруг сеток могут понадобиться опции Сгладить кривую и Аппроксимация дугами для получения более плавной кривой.
