Иногда поверх модели оказывается ее копия. С помощью данной команды вы можете подсветить все дубликаты объектов в модели.
- Щелкните мышью по графическому окну модели, в которой необходимо найти дубликаты. Графическое окно активируется.
- Выберите объекты. В текущей выборке будет осуществляться поиск дубликатов.
- Откройте вкладку Визуализация > панель Модель > Найти повторения.

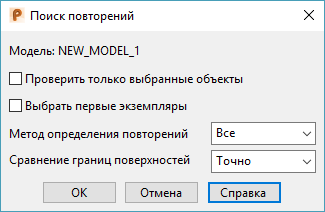

- Используйте диалог Поиск повторений для поиска дубликатов объектов:
- Модель - здесь отображается имя модели, в которой требуется найти дубликаты. По умолчанию это активная модель. Вы можете выбрать другую открытую модель, щелкнув мышью по графическому окну, или выбрать модель во вкладке Вид > панель Окна > список Окна.
- Проверить только выбранные объекты - выберите эту опцию, чтобы найти дубликаты только в текущих выбранных объектах. В противном случае проверяется вся модель.
- Выбрать первые экземпляры - выберите эту опцию, чтобы рассматривать все копии объекта, находящиеся в списке перед последним объектом, как дубликаты. Если опция отключена, все копии объекта, находящиеся в списке после первого объекта, считаются дубликатами.
- Метод определения повторений - поиск повторяющихся поверхностей управляется следующими опциями:
- Все - поверхности сравниваются способом, заданным в меню Сравнение границ поверхностей.
- Неограниченные - если все повторяющиеся поверхности неограниченные, эта опция выберет все повторения. Если некоторые из повторяющихся поверхностей ограничены, эта опция выберет только неограниченные повторения.
В некоторых импортированных моделях каждая поверхность представлена ограниченной и неограниченной поверхностями. Эта команда позволяет выбрать все неограниченные поверхности.
- Сравнение границ поверхностей - выберите, каким образом будут сравниваться поверхности с границами обрезки и п-кривыми. Существует три опции:
- Точно - эта опция находит поверхности с одинаковым набором границ и п-кривых.
- Границы - эта опция находит поверхности с одинаковым набором границ обрезки. Любые п-кривые, которые не являются частью границы обрезки, игнорируются.
- Нет - эта опция сравнивает поверхности, игнорируя границы обрезки.
- ОК - закрывает диалог. Все повторяющиеся объекты выделяются как выбранные, и появляется окно информации, показывающее, сколько объектов имеют повторения.
Прим.: Для каждого набора повторяющихся объектов один из них не выбран. Это позволяет управлять всеми повторениями внутри модели.
Внимание: Повторения определяются только на основе информации о положении (XYZ координаты). Объекты могут быть выбраны как повторения, даже если они различаются слоями, цветом, направлением касания или другими непозиционированными способами.
