Создание винтовой спирали

Чтобы создать спираль:

1. Откройте вкладку Кривая > панель Создать > Эллипс > Спираль.
2. Щёлкните мышью для ввода центра эллипса.

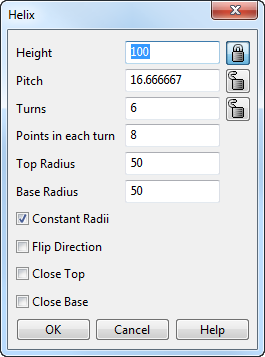

3. Используйте диалог Спираль, чтобы задать размеры винтовой кривой:



   1. Введите общую Высоту винтовой спирали.
      Она измеряется от точки начала.

      Прим.: Также можно изменить высоту винтовой спирали динамически, потянув маркер в верхней части:



      Прим.: Высота, Шаг и число Витков взаимосвязаны. Если одно значение меняется, другое значение также должно измениться, чтобы сохранить соотношение параметров спирали.
   2. Введите Шаг, чтобы задать расстояние между витками.
   3. Введите Число витков винтовой спирали.
   4. Нажмите кнопку , чтобы заблокировать или разблокировать Высоту, Шаг и число Витков винтовой спирали.

      Когда размер заблокирован, он не будет меняться при изменении других размеров. Например, если высота заблокирована, и пользователь меняет шаг, изменится число витков, чтобы сохранить пропорции.

      В примере высота равна 100, шаг - 16.6, а число витков равно 6:



      На рисунке показана та же спираль, но с зафиксированной высотой и шагом, увеличенным до 30. Число витков уменьшится, чтобы сохранилось соотношение параметров:

   5. Введите число Точек на каждый оборот.

      Увеличение числа точек на оборот увеличивает точность создаваемой кривой.

   6. Введите значение, чтобы задать Верхний радиус - радиус в верхней части винтовой спирали.
      Прим.: Верхний радиус винтовой спирали также можно изменить динамически, потянув маркер в верхней части:
   7. Введите значение, чтобы задать Радиус основания винтовой спирали.
      Прим.: Радиус основания винтовой спирали также можно изменить динамически, потянув маркер в нижней части:
   8. Выберите Постоянный радиус, чтобы радиусы основания и вершины оставались равными.
   9. Выберите опцию Развернуть для разворота направления винтовой спирали по часовой или против часовой стрелки.
   10. Выберите опцию Замкнуть в вершине, чтобы создать вокруг вершины винтовой спирали замкнутую на 360 петлю на постоянной высоте.
   11. Выберите опцию Замкнуть в основании, чтобы создать вокруг основания винтовой спирали замкнутую на 360 петлю на постоянной высоте.
   12. Нажмите кнопку OK, чтобы применить изменения и закрыть диалог.
       Прим.: Ось спирали выравнивается с нормалью активной плоскости.
4. Чтобы использовать опции редактирования кривой, выберите спираль. Откроется вкладка Инструменты для работы с кривыми.
