Опция "Дуги в плоские кривые" упрощает и повторно вписывает в контуры дуги и линии.
|
До аппроксимации
|
После аппроксимации
|
Используйте эту опцию для упрощения контура, созданного из сеток, тел и поверхностей. Создание поверхностей и тел из кривых становится проще, если конвертировать контур с большим количеством точек в набор дуг и линий с минимальным числом точек.
Параметрами аппроксимации можно управлять с помощью диалога Аппроксимация дугами.
Чтобы открыть диалог Аппроксимация дугами:
- Выберите кривую и откройте вкладку Инструменты для работы с кривыми > панель Аппроксимация > Дуги в плоские кривые.
- Нажмите кнопку аппроксимации дугами
в диалогах Динамическое сечение или Сечение.
Прим.: Просмотр исходной кривой открывается при выборе опции Дуги в плоские кривые вкладки Управление > панель Аппроксимация.

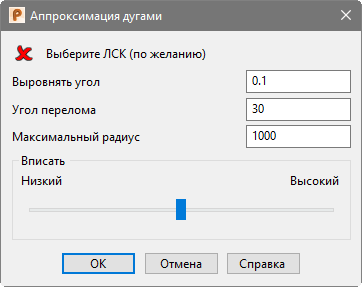

Используйте диалог Аппроксимация дугами для изменения настроек опции "Дуги в плоские кривые":
- Выберите ЛСК - в случае отсутствия выбранной ЛСК, используется наиболее подходящая ЛСК. Вы можете выбрать ЛСК, которую будете использовать. Кривая будет проецироваться на ее плоскость XY.
- Выровнять угол - эта опция управляет выравниванмем линий внутри ЛСК. Линии, лежащие близко к координатной оси под углом, меньшим введенного значения, привязываются к этой оси. Задайте значение 0, чтобы отключить выравнивание по оси. Рекомендуемые значения от 0 до 10.
- Угол перелома - введите значение, задающее максимально допустимый угол между линиями контура. Если угол между двумя линиями контура больше заданного, чтобы уменьшить его, в контур добавляются дополнительные отрезки. Рекомендуемые значения от 0 до 90 градусов.
- Максимальный радиус - введите значение, задающее масимально допустимый радиус создаваемой дуги. Кривые с радиусом, превышающим это значение, становятся дугами. Кривые с радиусом меньше этого значения становятся линиями.
- Вписать - используйте слайдер для управления точностью вписывания. Если выбрана Низкая точность вписывания, количество кривых уменьшается, а вместе с ним и их качество. При Высокой точности вписывания создается больше кривых, и повышается сложность модели.
