Используйте вкладку Сборка > панель Компонент > Добавить компонент (расширенные опции), чтобы добавить осевые компоненты (например, для вставки осевых компонентов в отверстия). Расширенные параметры позволяют управлять осевыми компонентами, например вставлять осевые подчиненные компоненты в отверстия на основных компонентах путем поиска плоскостно-осевых привязок осевых подчиненных компонентов (например, центр головки винта или выталкивающий стержень).
В данном примере демонстрируется вставка осевого компонента винта как подчиненного в отверстие на основном компоненте:
- Откройте вкладку Сборка > панель Компонент > Добавить компонент, чтобы открыть диалог Добавить компонент.
- Используйте диалог Добавить компонент для выбора компонента и добавления его в модель.
Выбранный компонент винта

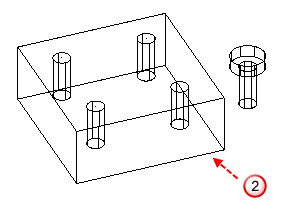

добавляется с внешней стороны ограничивающей рамки существующих компонентов сборки как подчиненный:

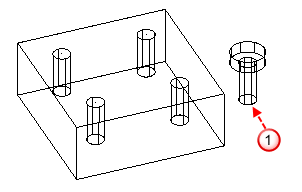

и открывается панель инструментов Ввода осевого компонента.
- Выберите существующий компонент
, чтобы задать его как основной:

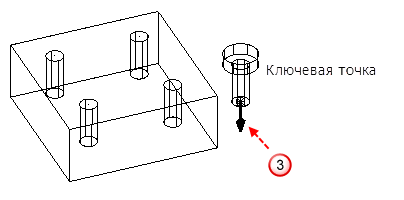

- Наведите указатель на подчиненный компонент, чтобы отобразились его доступные привязки, например
:
Видимы только комбинированные привязки, в которых сочетаются плоскостные и осевые привязки.

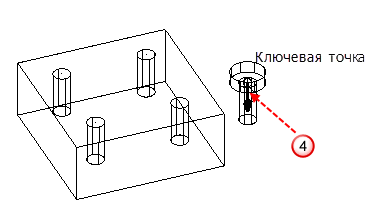

- Щелкните требуемую привязку подчиненного компонента, например
:
Подчиненный компонент прикрепляется к указателю.

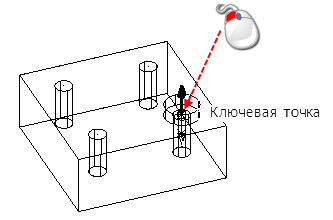

- Наведите указатель на основной компонент, чтобы отобразились действительные привязки:
По умолчанию видимы два типа привязок: плоскостные и комбинированные привязки, такие как отверстия в основном компоненте, в которые можно вставить подчиненный компонент.
- Для добавления подчиненного компонента щелкните привязку основного компонента.
- Щелкните плоскостную привязку, чтобы выбрать плоскость присоединения подчиненного компонента. Щелкните еще раз, чтобы разместить подчиненный компонент на плоскости. Создается связь плоскость к плоскости.
- Щелкните комбинированную привязку, чтобы разместить подчиненный компонент непосредственно на основном компоненте. Например, вставьте подчиненный компонент винта в отверстие на основном компоненте:
Создаются связи линия к линии и плоскость к плоскости.
- Если требуется, используйте панель инструментов ввода осевого компонента для изменения выборки и выравнивания компонентов и привязок.
- Закройте эту панель инструментов, чтобы завершить ввод осевых компонентов.
