Создание кривой пересечения

Вы можете создать контуры в пересечениях поверхностей, тел, сеток и компонентов. Кроме того, вы можете сместить эту кривую на заданное расстояние.

Чтобы создать кривую пересечения:

1. Выберите объекты, из которых требуется создать кривые пересечения.
2. Откройте вкладку Кривая > панель Из выборки > Кривая пересечения.

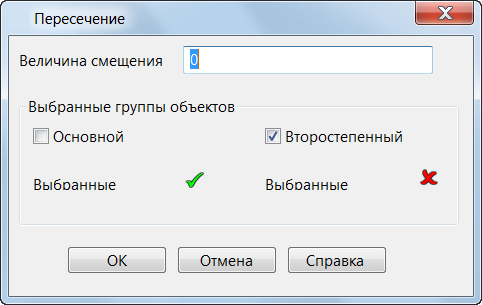

3. Используйте диалог Пересечение для создания кривой и задания ее смещения:



   • Величина смещения - введите значение смещения. Изначально оно равно нулю; однако диалог запоминает последнее введенное значение.

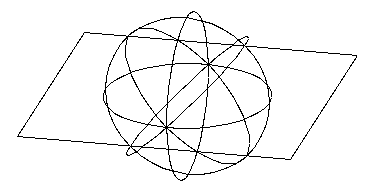

     Рассмотрим следующие пересекающиеся поверхности:

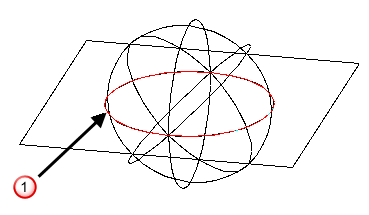

     Если в поле Величина смещения введено значение 0 и нажата кнопка OK, в пересечении объектов создаются контуры :

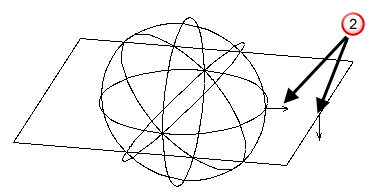

     Однако если в поле Величина смещения введено ненулевое значение, то будут показаны нормали выбранных поверхностей :



     Смещение выполняется по нормали к поверхности в каждой точке пересечения объектов. Вы можете щелкать по нормалям поверхности, чтобы изменить их направление. Это изменит способ пересечения объектов при смещении.

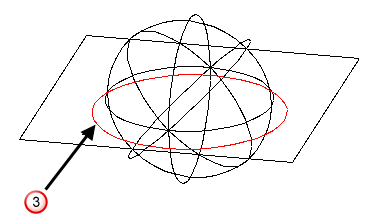

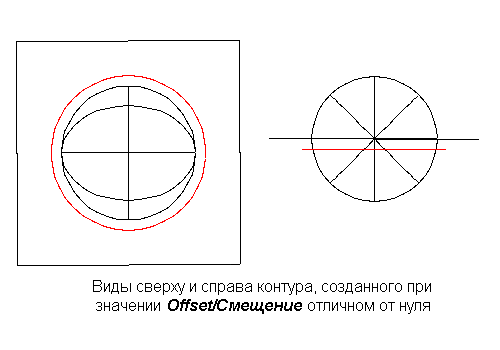

     Когда нажата кнопка ОК, программа вычисляет места пересечения поверхностей при заданном смещении и создает кривые в месте пересечения :





   • Выбранные группы объектов - опция позволяет создавать контуры в месте пересечения двух групп объектов:

     Выберите опцию Основной, а затем выберите одну группу объектов.

     Выберите опцию Второстепенный, а затем выберите другую группу.

     Если объекты были выбраны до вызова диалога, они автоматически вносятся в основную группу.

     Если во второстепенной группе нет объектов, новые кривые создаются в местах пересечений объектов основной группы.

4. Нажмите кнопку OK, чтобы генерировать кривые в точках пересечения объектов и закрыть диалог.

Прим.: Если компонент является подсборкой, объекты в подсборке не пересекаются друг с другом, если только вы не активируете подсборку и не создадите пересечение в ней.
