Привязка к центрам отфильтровывает все точки, кроме центров окружностей и отверстий. Это особенно удобно при образмеривании большого числа отверстий.
Когда выбрана данная опция, курсор меняется на
, чтобы напомнить, что ввод точки ограничен вводом ключевых точек центров.
Любая точка геометрии окружностей будет привязываться к центру этой дуги. Например:

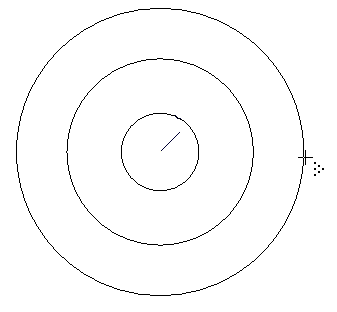

- Наведите курсор на дугу.

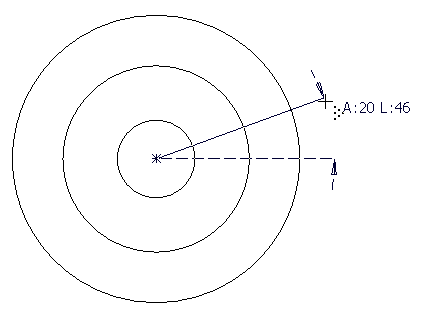

- Щёлкните мышью, чтобы привязаться к центру дуги.
Нет необходимости выбирать точно центр дуги.
Совет: Такая техника удобна при работе с пересекающимися или концентрическими окружностями, когда определение центров является непростой задачей.
Для активации опции Привязка к центрам:
- На панели состояния щелкните правой кнопкой мыши
, чтобы открыть всплывающую панель Интеллектуальный курсор.
- Нажмите
для активации опции Привязка к центрам.
