Добавление строки замены для электрода в шаблон чертежа

Чтобы добавить строки замены для электрода в шаблон чертежа:

1. Откройте вкладку Примечание > панель Текст > Горизонтальный.
2. Выберите место ввода текста на чертеже.
3. Если требуется, вставьте выноску.

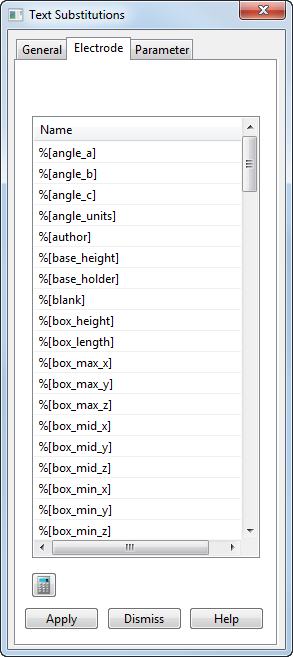

4. Нажмите кнопку на панели инструментов Текст, чтобы открыть диалог Строки замены.
5. Выберите вкладку Электрод.



6. Используйте один из следующих методов ввода требуемой строки замены:
   • Выберите требуемую строку замены.

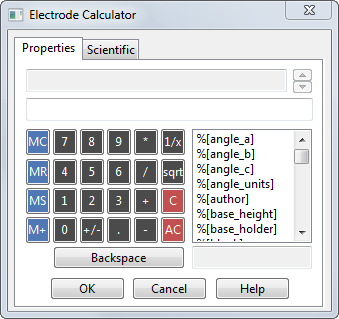

   • Нажмите , чтобы ввести выражение с помощью диалога Калькулятор электрода.



     Используйте опции этого диалога для ввода выражения. Например, следующее выражение вычисляет высоту, на 10мм превышающую высоту детали:

     %part_max_z + 10

7. Нажмите Применить.



8. Нажмите Закрыть и щелкните по чертежу, чтобы открыть земеняемый текст.
