Вы можете генерировать специальные таблицы для электродов, называемые Сводки электродов, в которые включена информация об электродах.
Чтобы создать Сводку электродов:
- Откройте вкладку Примечание > панель Таблица > Электрод, чтобы открыть информацию в диалоге Сводка электродов.

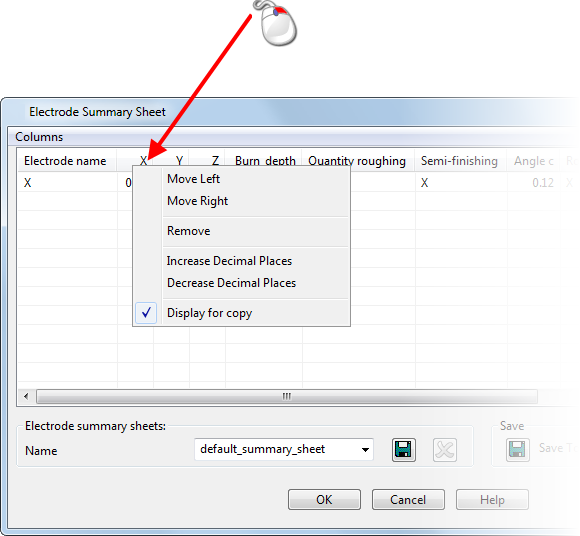

- Щелкните правой кнопкой мыши по заголовку столбцов в диалоге Сводка электродов и воспользуйтесь опциями контекстного меню, чтобы кастомизировать вид сводной таблицы электродов.
В контекстном меню содержатся опции:
- добавления или удаления стандартных граф таблицы
- перемещения граф влево или вправо
- задания количества десятичных знаков числовых величин
- выбора атрибутов копий электрода
Кроме того, вы можете:
- Нажать кнопку Количество столбцов, чтобы открыть список столбцов, которые можно добавить в сводку.
- Использовать шаблон Excel, чтобы добавить дополнительные вычисления или логотип компании.
- Динамически измените порядок столбцов, перетаскивая мышью их заголовки.
После нажатия кнопки ОК вы можете выбрать опцию сохранения сводной таблицы в формате .csv (формат данных, разделенных запятыми) или .xlsx (MS Excel).
Прим.: Сводки электродов, созданные в шаблонах, обновляются при добавлении электрода в чертеж. Копии электродов располагаются в электронной таблице под родительским электродом.
Совет: Открыть сводку электродов можно, выбрав опцию Изменить компоновку в контекстном меню Лист карты наладки.
