Линии, касательные дугам

Существуют разные способы создания линии, касательной к дуге. К ним относятся:

• создание линии с заданным начальным положением
• создание линии с начальным положением в точке касания на дуге
• создание линии между двумя дугами

Если нужно создать линию, касательную дуге, имея заданную начальную точку, вторую точку линии можно получить при нажатии на дугу. Дуга автоматически отрезается до места пересечения с касательной.

К выбору точки на дуге нужно отнестись внимательно, поскольку это влияет на то,

• где будет проходить касательная
• какая часть дуги будет обрезана

Чтобы создать линию, касательную к дуге:

1. Откройте вкладку Кривая > панель Создать > Линия > Непрерывные.
2. Введите положения для создания линий, а там, где нужно, чтобы линия касалась дуги, просто выберите дугу вместо того, чтобы вводить положение.

Рассмотрим это на примере. Предположим, что заданы начальное положение линии и дуга, как на следующем рисунке:

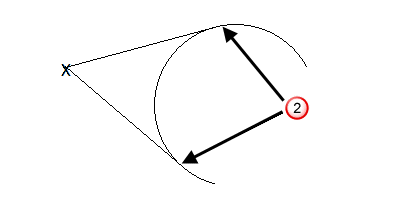

В этом случае можно провести касательные к двум точкам дуги .

Выберите дугу в точке, ближайшей к нужному касанию.

Прим.: Дуга имеет три ключевые точки (конечные и средняя точки), которые используются для привязки. Если выбрать любую из этих ключевых точек на дуге, конец линии позиционируется в ней, и положение касания не обнаруживается. Чтобы определить точку касания на дуге, перемещайте курсор над дугой до тех пор, пока не появится надпись "Касание".

Если вам нужно верхнее касание, то дуга выбирается в любом из положений (кроме ключевых точек дуги), показанных ниже:

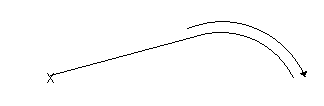

Объекты выборки лежат по обе стороны от точки касания. Выбор стороны дуги влияет на способ её обрезки. Если выбрана левая часть дуги, обрезка произойдёт так:

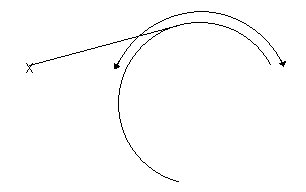

Если выбрана правая часть дуги, обрезка выполняется следующим образом:

Можно сначала щелкнуть по дуге, а затем ввести конечную точку линии. Касательная на дуге определяется одинаково в обоих случаях.

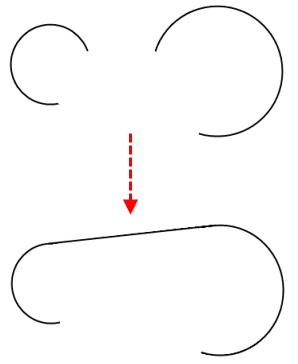

Также можно создать линию, касательную к двум дугам. Линия, касательная к обеим дугам, показана на картинке ниже:

Прим.: В случае полной дуги (окружности) начальная и конечная точки перемещаются до совпадения в точке касания.

Если точка касания лежит вне дуги, ближайшая конечная точка дуги продлевается до точки касания.

Линия и дуга должны лежать в одной плоскости.
