Пример распознавания элементов - Скругления

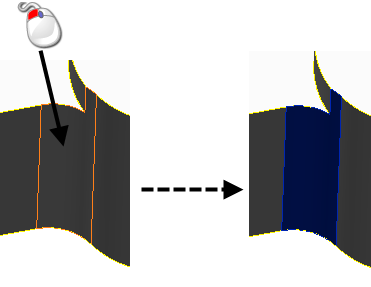

Используйте кнопку Режим редактирования в диалоге Скругление, чтобы идентифицировать геометрию скруглений в теле.

1. Выберите тело.
2. Откройте вкладку Тело > панель Элемент > Скругление, чтобы открыть диалог Скругление.
3. Нажмите кнопку Режим редактирования в диалоге Скругление, чтобы открыть диалог Распознать скругление на теле:



4. Выберите подходящие опции редактирования в диалоге Распознать скругление на теле. Выберите:
   • Одиночное распознавание, чтобы использовать курсор для распознавания скруглений (по умолчанию).
   • Распознавание разных объектов - для автоматического распознавания всех скруглений.
   • Пользовательский путь - для редактирования выборки распознавания скруглений.
   • Включить все связанные скругления - чтобы включить все грани скруглений, которые соединены напрямую или не напрямую.
   • Выключить - чтобы создать скрытый элемент, удалив скругленные грани и исправив тело.

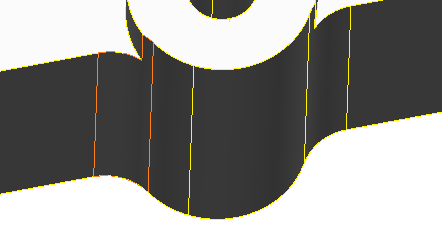

5. Перемещайте курсор над телом. Геометрия скруглений подсвечивается:

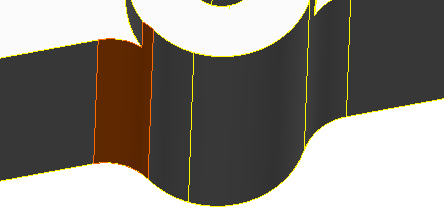

6. Щёлкните мышью, чтобы выбрать скругление.



7. Используйте диалог Скругление для редактирования скругления.
8. Нажмите Применить, чтобы выполнить изменения и создать элемент-скругление.



   Режим редактирования остается активным.

9. Если требуется, задайте другие скругления или отредактируйте элементы существующего скругления.
Совет: При необходимости задать несколько скруглений или сделать изменения в существующих скруглениях без обновления геометрии сразу, нажмите для включения Отложить обновление. Нажатие этой кнопки означает, опция что Отложить включена. Использование команды Отложить работает быстрее на нескольких элементах, поскольку обновление дерева построений происходит при нажатии кнопки ОК.
10. Нажмите кнопку ОК, чтобы закрыть диалог.

    Новый элемент-скругление добавляется в дерево построения.
