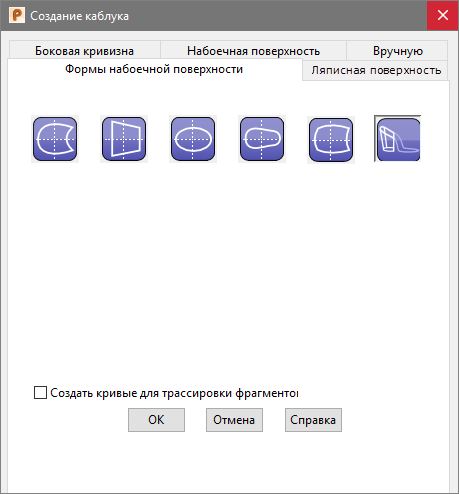

Используйте вкладку Формы набоечной поверхности для редактирования форм набоечной поверхности каблука. Данная опция доступна только при использовании справочной поверхности.
- Выберите форму набоечной поверхности:
Две дуги, чтобы создать каблук, заданный двумя дугами.
Трапеция, чтобы создать каблук, заданный трапецоидом.
Эллипс, чтобы создать каблук, заданный эллипсом.
Две дуги и две линии, чтобы создать каблук, заданный двумя дугами и двумя линиями.
Четыре дуги, чтобы создать каблук, заданный четырьмя дугами.
По умолчанию, чтобы создать каблук с формой по умолчанию.
Отображаются параметры набоечной поверхности.
- Введите значения или используйте слайдеры для изменения формы набоечной поверхности.
- Выберите опцию Создать кривые для трассировки фрагментов, чтобы создать кривые вдоль кромки каблука. Используйте эти кривые, чтобы создать элементы на каблуке. Например, эффект каблука Льюиса в передней части каблука или обшивку каблука.
