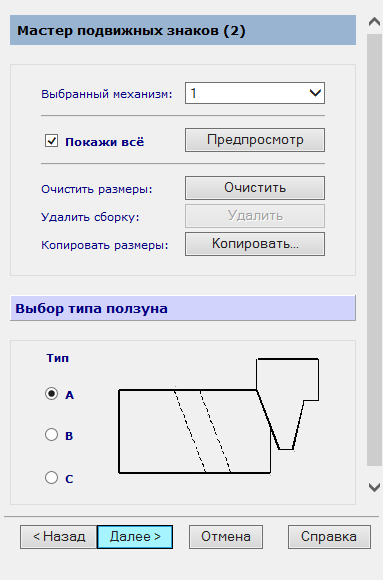

Эта страница позволяет выбрать тип создаваемого ползуна.
Выбранный механизм - это ползун-пуансон, над которым производится работа. Данный список содержит все ползуны-пуансоны, для которых нужно создать ползун. Toolmaker содержатся имена всех ползунов-пуансонов в модели.
Если имеется несколько матриц, приводятся только пуансоны для одной матрицы. Когда создаются их ползунные механизмы, ползуны для других матриц создаются из них.
Покажи всё - выберите эту опцию, чтобы создать все заданные ползуны. Возможно придётся нажать кнопку Предпросмотр. Если опция отключена, отображаются только текущий ползун.
Три данных объекта появляются на всех страницах. Можно в любое время свободно переключаться с одного ползуна на другой.
Предпросмотр - обновляет вид в зависимости от ползунов, которые нужно просмотреть.
Очистить размеры - нажмите Очистить, чтобы удалить все размеры выбранного ползуна-пуансона в Мастере подвижных знаков.
Копировать размеры - позволяет копировать компоненты из существующего ползуна в текущий выбранный.
Чтобы копировать ползун:
- Нажмите кнопку Копировать. Ниже появятся другие опции.
- Выберите имя ползуна, из которого будут создаваться копии.
- Нажмите кнопку Копировать.
Выбор типа ползуна - выберите тип ползуна:
- Тип А - это самая распространенная конфигурация ползуна, имеющая самотормозящий угол для пятового вкладыша, обработанного с внешней стороны ползуна.
- Тип B - имеет пятовой вкладыш, обработанный с внешней стороны ползуна, чтобы сохранить пространство.
- Тип C - напоминает тип В, но наклонный палец входит в пятовой вкладыш, что делает сборку более компактной.
Далее > - открывает следующую страницу мастера.
