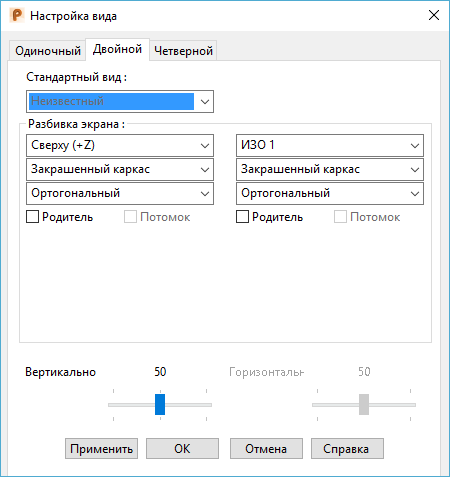

Выберите «Файл» > «Параметры» > «Параметры приложения» > «Вид» > «Виды» > «Вид экрана по умолчанию», чтобы вызвать диалоговое окно «Настройка вида», позволяющее изменить параметры отображения модели в графическом окне.
Стандартный вид - выберите одну из следующих опций в этом выпадающем списке:
- Сверху - объект просматривается сверху вниз по оси Z.
- Снизу - объект просматривается снизу вверх по оси Z.
- Слева и Справа - объект просматривается по оси Х.
- Спереди и Сзади - объект просматривается по оси Y.
- Изо предлагает четыре варианта изометрии.
- Третий угол и Первый угол обеспечивает виды, где модель появляется в плане и в различных проекциях в пределах одного окна.
- Неизвестный - опция отображается, когда текущее окно содержит пользовательский вид или повернуто с помощью средней кнопки мыши под произвольным углом.
Вышеуказанные опции идентичны опциям вкладки Вид > панели Вид. Когда вы выбираете эти опцию, диалог Настройка вида обновляется и отображает конфигурацию выбранной опции.
Можно выбрать один из стандартных видов, а потом изменить его при необходимости.
Изометрия и перспектива имеют угол обзора, заданный по умолчанию и определяющий пространственную глубину модели. Большинство пользователей считают приемлемым угол по умолчанию 40
, но если необходимо, угол можно изменить для получения эффекта, схожего с настройкой фокусного расстояния камеры. Более подробную информацию можно найти в разделе Угол перспективы на странице Виды диалога Параметры.
Разбивка экрана
Графическое окно можно разбить на 1, 2 или 4 вида. Выберите:
- Одиночный, чтобы открыть одиночный вид.
- Двойной, чтобы разбить вид вертикально на два отдельных вида.
- Четверной, чтобы разбить вид вертикально и горизонтально, что дает четыре отдельных вида.
При выборе одной из этих вкладок диалог обновляется и открываются опции, доступные для выбранного вида. Например, если вы выбрали вкладку Двойной в диалоге открываются опции для двух видов.
Для каждого из видов можно задать:
- направление вида:
- Сверху (+Z)
- Снизу (-Z)
- Слева (-X)
- Слева
- Справа (+X)
- Справа
- Спереди (-Y)
- Сзади (+Y)
- Сзади
- ИЗО 1
- ИЗО 2
- ИЗО 3
- ИЗО 4
- как отображаются поверхности и тела:
- Кривая
- Закрашенный каркас
- Закрашенный
- Динамическое скрытие линии
- Прозрачный закрашенный каркас
- Прозрачный закрашенный
- ортогональный или перспективный виды.
Родитель и Потомок - опции доступны только для видов Двойной и Четверной. Они управляют поворотом вида. При повороте родительского вида потомок также поворачивается.
Вертикально - этот слайдер позволяет настроить положение вертикального разделителя видов.
Горизонтально - этот слайдер позволяет настроить положение горизонтального разделителя видов.
Применить - показывает изменения в активном окне, но оставляет диалог открытым.
OK - сохраняет изменения и закрывает диалог.
Отмена - закрывает диалог без сохранения изменений.
